TWK-ELEKTRONIK Vietnam,Bộ chuyển đổi tuyến tính cảm ứng IW254/20-0,5-T-A133 TWK-ELEKTRONIK

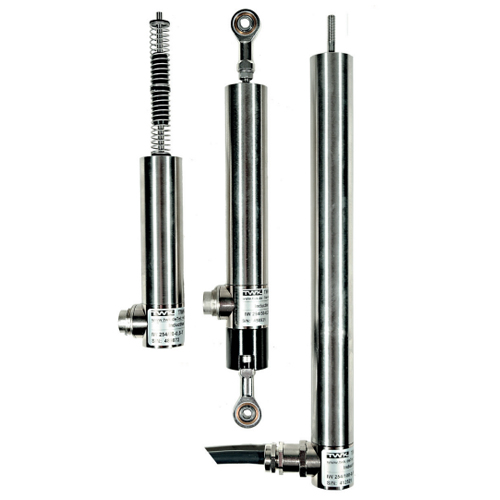

Inductive linear displacement transducers Model IW250 Measuring strokes: 20 mm, 40 mm, 100 mm, 200 mm

Hệ thống cảm biến mạnh mẽ, không tiếp xúc
 Độ phân giải vô hạn, không có độ trễ
 Tín hiệu đầu ra đã hiệu chỉnh:
0 ... 20 mA, 4 ... 20 mA, ± 10 V, 0 ... 10 V
 Điện tử tích phân cho DC vào / DC ra
 Độ chính xác lên đến 0,1%
 Loại máy đo lên đến 100 mm
 Lớp bảo vệ lên đến IP 68

Nguyên lý hoạt động và xây dựng
Bộ chuyển đổi dịch chuyển hoạt động theo nguyên tắc của cuộn cảm vi sai, tức là một nửa cầu cảm ứng. Nó
bao gồm hai cuộn dây được bao bọc trong một
trụ thép. Một lõi pít tông kim loại mu gây ra sự đối lập
sự thay đổi của độ tự cảm khi nó bị dịch chuyển qua tâm
của các cuộn dây. Những thay đổi này được chuyển đổi bằng tích phân
mạch điện tử thành tín hiệu tỉ lệ với độ dời. Mạch chứa bộ dao động, bộ giải điều chế, bộ khuếch đại
và trong một số trường hợp, một nguồn đầu ra hiện tại. Nó là ngắn mạch
bằng chứng và bảo vệ chống phân cực ngược. Các đầu dò
được niêm phong hoàn toàn để đảm bảo bảo vệ tích cực chống lại
rung, sốc, độ ẩm, dầu và chất ăn mòn.
Các bước đo tiêu chuẩn:
20 mm, 40 mm, 100 mm, 200 mm
Các biến thể sau có thể được cung cấp theo yêu cầu:
 Độ mở rộng của các hành trình đo trên tùy thuộc vào
dung sai độ chính xác như sau (không tăng
chiều dài trường hợp):
 cho dung sai 0,5%: hành trình tiêu chuẩn + 15 mm
 cho 0,25% dung sai: hành trình tiêu chuẩn + 10 mm
 Hiệu chỉnh các nét ngắn hơn trong phạm vi tiêu chuẩn trên (không thay đổi độ dài chữ hoa), ví dụ:
IW 251/40 trở thành IW 251/30, tức là từ 0 đến 30 mm bằng
0 đến 20 mA.
 Đo hành trình lên đến 270 mm trong trường hợp
IW 250/200 (yêu cầu dung sai tuyến tính lớn hơn và
chiều dài pít tông dài hơn). Tùy thuộc vào thỏa thuận đặc biệt.

100% Germany Origin

TWK-ELEKTRONIK Vietnam

Model: IW254/20-0,5-T-A133
 Inductive linear transducer
 Art No: 28215
