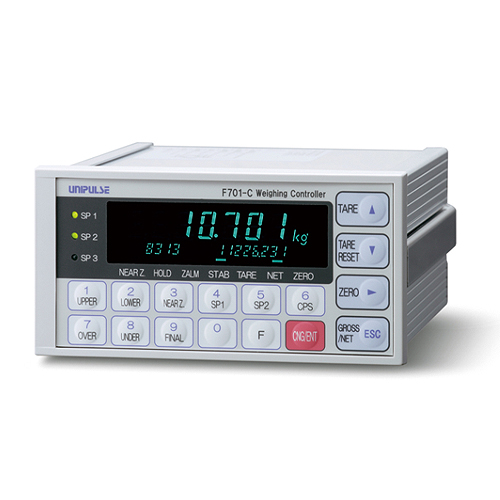

F701-C

Basic type with accumulation value display weighing controller

Phác thảo sản phẩm
F701-C là bộ điều khiển cân đa năng tương thích với tất cả các hệ thống cân. Đây là một thiết bị thực tế tuyệt vời về hiệu quả chi phí, được trang bị chức năng xả cuối cùng cho phép kiểm soát cân cấp và xả với độ chính xác cao và chức năng trình tự cân cần thiết cho phễu và cân đóng gói.
Có thể cài đặt là giao diện có thể được kết nối với PLC hoặc các thiết bị ngoại vi khác nhau như đầu ra BCD, RS-232C và CC-Link.
Thông số kỹ thuật
Phần tương tự | Phần cài đặt | Phần I / O | Phần hiển thị | Hiệu suất chung | Phần đính kèm

Phần tương tự
Điện áp kích thích 10V DC ± 5%, Dòng điện đầu ra; trong vòng 120mA
(Lên đến 4 loadcell ở 350Ω có thể kết nối song song)
Phạm vi điều chỉnh 0 0 đến 2mV / V
Điều chỉnh thô: Điều khiển kỹ thuật số thông qua mạch điều chỉnh thô
Điều chỉnh tốt: Phương pháp tự động điều chỉnh thông qua xử lý kỹ thuật số
Phạm vi điều chỉnh tăng 0,3 đến 3,2mV / V
Điều chỉnh thô: Điều khiển kỹ thuật số thông qua mạch điều chỉnh thô
Điều chỉnh tốt: Phương pháp tự động điều chỉnh thông qua xử lý kỹ thuật số
Tối thiểu. độ nhạy đầu vào 0,3μV / số đếm
Độ chính xác Không tuyến tính: trong vòng 0,01% FS
Không trôi: trong vòng 0,2μV / ° C RTI
Độ trôi: trong vòng 15 ppm / ° C
Bộ lọc tương tự Bộ lọc thông thấp Bessel (-12dB / oct.),
Có thể lựa chọn từ 2, 4, 6, 8 Hz
Bộ chuyển đổi A / D Tốc độ: 200 lần / giây.
Độ phân giải: 24 bit (nhị phân)

Phần cài đặt
Cài đặt các mục - Giới hạn cao, Giới hạn thấp, gần bằng không, SP1, SP2, Phần bù, trên, dưới, cuối cùng
・ Thời gian ức chế so sánh, thời gian đánh giá, thời gian đầu ra hoàn thành, điều chỉnh thời gian cho ăn, tự động 0 lần, thời gian đánh giá. Tự động điều chỉnh bù rơi tự do, bộ lọc tương tự, khối lượng bì
・ Chức năng cân 1, chức năng cân 2, chức năng cân 3, chế độ tuần tự, ngăn phím chức năng, bộ lọc kỹ thuật số, phát hiện chuyển động, chu kỳ theo dõi không, phạm vi theo dõi bằng không
・ Cân bằng giá trị trọng lượng, dung lượng, tối thiểu. chia tỷ lệ, tổng trên, tổng cộng, giá trị điều chỉnh DZ, lựa chọn chức năng, gia tốc trọng trường (đầu vào số khu vực), gia tốc trọng trường (đầu vào gia tốc)
・ Chế độ đầu ra D / A, trọng lượng đầu ra bằng không D / A, D / A toàn thang đo, RS-485 I / F, số ID, RS-232C I / F, lựa chọn chức năng bên ngoài, giá trị cài đặt KHÓA, hạn chế trừ bì hàm số
・ Lựa chọn đầu vào, lựa chọn đầu ra, CC-Link I / F Trạm chiếm giữ & Tốc độ truyền, Số trạm CC-Link I / F.
・ Trọng lượng trung bình, trọng lượng tối đa, trọng lượng tối thiểu, độ lệch chuẩn dân số, độ lệch chuẩn mẫu, số lượng dữ liệu (n), ngày tích lũy gần nhất, Tối đa-tối thiểu (R), chất nền tùy chọn
・ Hiệu chuẩn khoảng cách, hiệu chuẩn đầu vào tương đương, nhập mật khẩu, hiệu chuẩn không

Phần I / O
Tín hiệu đầu vào bên ngoài ・ BẬT khi ngắn mạch tới đầu cuối COM bằng tiếp điểm (rơle, công tắc) hoặc không tiếp điểm (bóng bán dẫn cấp TTL hoặc đầu ra bộ thu hở)
・ G / N, số không kỹ thuật số, trừ bì BẬT, trừ bì TẮT, giữ *, đánh giá *, nạp / xả, bắt đầu *, dừng *, lệnh tích lũy *, xóa tích lũy *
* Tín hiệu để lựa chọn. Có thể chọn tối đa 4.
Tín hiệu đầu ra bên ngoài ・ Đầu ra cực thu mở của bóng bán dẫn (Bộ phát = đầu cuối COM); Đầu ra là LO khi bóng bán dẫn BẬT.
・ Gần 0, SP1, SP2, SP3, dưới, trên, Giới hạn thấp, giới hạn cao, ổn định, báo lỗi hoặc trọng lượng, đi hoặc hoàn thành, chạy hoặc lỗi tích lũy
Giao diện ・ SIF: giao diện nối tiếp loại 2 dây (tiêu chuẩn); Giao diện liên kết với máy in Unipulse hoặc màn hình ngoài
・ 232: Giao diện truyền thông RS-232C (tiêu chuẩn): Ghi (thay đổi) / đọc dữ liệu trọng lượng, các trạng thái khác nhau và cài đặt giá trị bằng lệnh từ máy tính chủ
・ BCO: Giao diện đầu ra dữ liệu song song BCD (Tùy chọn): Giao diện song song để truyền dữ liệu trọng lượng đến các thiết bị ngoại vi khác nhau
・ 485: Giao diện truyền thông RS-485 (Tùy chọn): Cho phép giao tiếp khoảng cách xa hơn RS-232C. Số ID được đặt và nhiều đơn vị F701-C có thể kết nối song song.
・ Giao diện bộ chuyển đổi DAC: D / A (Tùy chọn); Giao diện chuyển đổi dữ liệu trọng lượng thành tín hiệu hiện tại và xuất nó.
・ CCL: Giao diện CC-Link (Tùy chọn); Liên kết trực tiếp với PLC.

Phần hiển thị
Bộ hiển thị Màn hình số (7 chữ số) với chiều cao ký tự là 10,4 mm bằng ống hiển thị huỳnh quang, Màn hình phụ; chiều cao ký tự 4,0 mm
Giá trị hiển thị 5 chữ số, Dấu hiệu; Dấu trừ được hiển thị trên chữ số quan trọng nhất
Đơn vị Có thể lựa chọn từ t, kg, g, N, lb, không có
Hiển thị trạng thái SP1, SP2, SP3, GẦN KHÔNG CÓ, HOLD, KHÔNG CÓ ALARM, STAB, TARE, NET, KHÔNG, ĐIỀU KIỆN PIN

Hiệu suất chung
Nguồn cung cấp điện áp 100 đến 240V AC (+ 10% -15%) (Nguồn cung cấp miễn phí 50/60 Hz)
Tiêu thụ điện năng 15VA
Điều kiện hoạt động Nhiệt độ: Phạm vi nhiệt độ làm việc -10 đến + 40 ° C;
Phạm vi nhiệt độ lưu trữ -20 đến + 85 ° C
Độ ẩm: 85% RH trở xuống (không ngưng tụ)
Kích thước 144 (W) × 72 (H) × 160 (D) mm (không bao gồm phần nhô ra)
Trọng lượng xấp xỉ. 1,0kg

Model

CAAC2P-B3

AC Supply cord 3m

CAAC3P-CEE7/7-B2

AC Supply cord (Voltage resistance:250V) 2m

CN34

D-Sub 9p connector for RS-232C

CN50

FCN series I/O connector (with cover)

CN55

FCN series I/O connector (with diagonal cover)

CN70

D/A converter connector

CN71

RS-485・CC-Link connector

CN80

Analog I/O connector terminal

F720 mounting panel

Mounting panel for F252/F280 to F701-C conversion

LB01-XH

Lithium battery (with XH connector)
