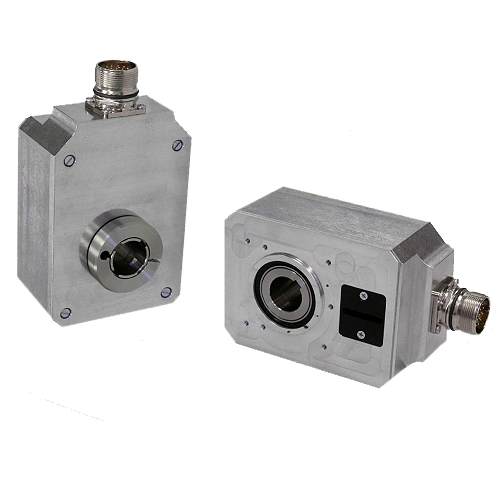

TR Electronic Vietnam,Bộ mã hóa QDH81M-00001 TR Electronic

Absolute rotary encoder QxH81 series

Loại hình
tuyệt đối
Sự thi công
trục rỗng
Tín hiệu đầu ra
PROFIBUS, với giao diện SSI
Mức độ bảo vệ
gồ ghề
Các đặc điểm khác
mô-đun

SỰ MÔ TẢ
Bộ mã hóa quay quét từ tính hoặc quang học từ TR-Electronic phát hiện chính xác các vị trí trong sản xuất thép, tuabin gió, cần trục và tàu, v.v. và, khi được bảo vệ chống nổ, trong các nhà máy sơn. Các phiên bản thu nhỏ đảm bảo vị trí chính xác trong kỹ thuật y tế và bộ mã hóa tuyệt đối được phê duyệt SIL3 cung cấp sự an toàn cần thiết.

Ngoài các bộ mã hóa chất lượng cao cho hầu hết mọi ứng dụng, chúng tôi cung cấp các phụ kiện mở rộng như công cụ lập trình, màn hình và các thành phần lắp ráp để vận hành nhanh chóng và dễ dàng cũng như tích hợp quy trình liền mạch.

Q_H80

Bộ mã hóa trục rỗng với giao diện kép. Tùy chọn với lần quét một lượt thứ hai.

Đặc trưng

_ Các giải pháp dành riêng cho khách hàng
_ Lập trình linh hoạt
_ Có sẵn các giao diện khác
_ Dòng sản phẩm mô-đun
_ Hệ thống quét dự phòng
_ Kết cấu chắc chắn

Dữ liệu nâng cao cho sản phẩm Bộ mã hóa tuyệt đối QDH81M - SSI / INK

Định mức điện áp
- Giá trị cụ thể 24 VDC
- Giá trị giới hạn, tối thiểu / tối đa 11/27 VDC
Dòng điện danh định, thường là
- Giá trị cụ thể 80 mA
- Tình trạng không tải
Cung cấp
- Nhiều cho ăn kép
Thiết kế thiết bị
- Loại nhiều lượt
- Hệ thống quét dự phòng có, gấp đôi
Tổng độ phân giải <= 31 Bit
Số bước mỗi vòng quay <= 8192
Số vòng quay <= 256000
Công suất đầu ra <= 30 Bit
Độ chính xác ± 0,4 ° Hệ thống 1/2
SSI - Giao diện
- Bộ ghép nối đầu vào SSI-Clock
- Đầu ra SSI-Dữ liệu RS-422, 2 dây
- Tần số SSI-Clock 80… 1000 kHz
- Thời gian SSI-Mono, thường là 20 μs

100% EU Origin

TR Electronic Vietnam

QDH81M-00001
 Encoder
 QDH81M*4096/4096 V000 SSI+ISI 20H//Nut5
 Step count Enc1 4096
 Turns Enc1 4096
 Interface Enc1 SSI
 Code Enc1 gray
 Supply voltage Enc1 11-27V
 Output level Enc1 RS422
 Step count Enc2 4096
 Revolutions Enc2 1
 Interface Enc2 incremental
 Code Enc2
 Supply voltage Enc2 11-27V
 Output level Enc2 RS422
 Degree of protection IP54
 Limit temperature 0-60°C
 flange type
 drawing no. 04-QDH81M-M0001
