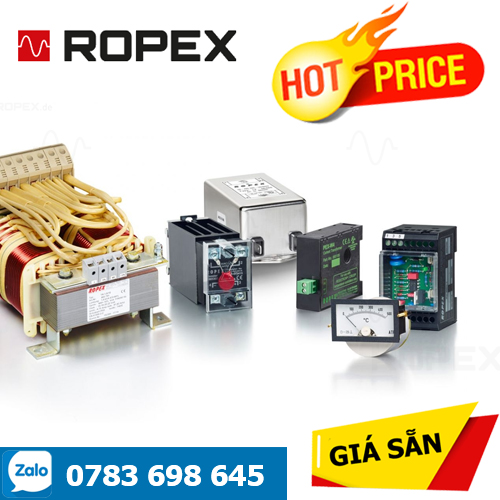

RESISTRON & CIRUSsystem components

Kể từ năm 1976, ROPEX được thành lập bởi Robert Peters và được phát triển cũng như đưa ra các giải pháp hệ thống và các thành phần cho một loạt các ứng dụng hàn nhiệt trên nhiều lĩnh vực khác nhau của ngành công nghiệp đóng gói.

Sự đổi mới này cũng truyền cảm hứng cho nhiều loại bộ điều khiển nhiệt độ khác cung cấp một loạt các chức năng và khả năng kết nối rộng rãi. Trong nhiều năm nay, khách hàng của Ropex Vietnam đã gặt hái được những lợi ích từ sự hỗ trợ thiết kế và phát triển phù hợp của ROPEX thông qua các thanh hàn nhiệt Ropex tùy chỉnh và các phụ kiện hệ thống bổ sung cho các giải pháp hàn nhựa nhiệt dẻo đầu cuối.

ROPEX VIETNAM cũng đã phát minh ra phương pháp niêm xung lực CIRUS® - phương pháp duy nhất thuộc loại này - nâng cao danh mục công nghệ cao của ngành đóng gói trong hơn một thập kỷ. CIRUS là một quá trình xung lực cao cho phép làm nóng và hạ nhiệt trong vài trăm mili giây.

Ropex Vietnam đã thu hút sự chú ý trên toàn thế giới với tư cách là nhà phát triển bộ điều khiển nhiệt độ không cảm biến để làm kín nhựa nhiệt dẻo sử dụng phương pháp xung lực - RESISTRON®.

2. Năng lực cốt lõi của Ropex

Từ bao bì y tế hoặc dược phẩm chính đến bao bì kín chống bụi cho nệm, Ropex Vietnam cung cấp một loạt các giải pháp hàn kín nhiệt, được phát triển và tích hợp cùng sự cộng tác chặt chẽ với khách hàng.

“Ropex biết kỹ thuật cũng như năng lực của họ và cung cấp cho bạn các giải pháp tùy chỉnh với chất lượng cao nhất có thể.”

Bốn mươi năm kinh nghiệm là sự đảm bảo về mối quan hệ đối tác bền chặt, trong đó chất lượng, tinh thần đổi mới và trọng tâm khách hàng là nền tảng cho công việc của ROPEX.





ROPEX luôn tự xem mình là nhà cung cấp các giải pháp hệ thống. Khi khách mua hệ thống làm kín ROPEX, khách cũng cần có nhiều thành phần hệ thống khác ngoài các thanh hàn kín nhiệt và bộ điều khiển nhiệt độ. Các thành phần hệ thống này được nhóm hỗ trợ của Ropex đo kích thước riêng và được mô tả chi tiết trong Báo cáo ứng dụng ROPEX. Báo cáo Ứng dụng ROPEX cung cấp nền tảng cho tất cả các hệ thống làm kín ROPEX. Nó chứa tất cả các thông số làm kín quan trọng và sơ đồ kết nối cho ứng dụng cụ thể của khách cũng như danh sách vật liệu hoặc bộ phận cho các thành phần bổ sung của hệ thống khách.

Các thành phần hệ thống của Ropex được phát triển trên cơ sở ROPEX; và chúng tương tác với nhau một cách tối ưu. Do đó, đảm bảo độ tin cậy tuyệt đối và chất lượng cao.



*      Đồng hồ đo và thiết bị điều chỉnh

Đồng hồ đo nhiệt độ analog ATR-3 (+ 300 ° C) và ATR-5 (+ 500 ° C) hiển thị nhanh nhiệt độ của dải làm kín nhiệt. Kết hợp với bộ điều khiển nhiệt độ, các thiết bị này phản ứng nhạy bén với sự thay đổi điện trở dù là nhỏ nhất. Do đó, chúng rất hữu ích khi định vị lỗi trong vòng điều khiển bên ngoài, ví dụ: tiếp xúc lỏng lẻo hoặc kém, đứt dây, v.v.

Chiết áp kỹ thuật số PD-3 (+ 300 ° C) và PD-5 (+ 500 ° C) có thể được sử dụng để chỉ định nhiệt độ cài đặt. Chúng được tối ưu hóa cho bộ điều khiển nhiệt độ ROPEX và có thể được điều chỉnh đến nhiệt độ chính xác theo yêu cầu bằng núm điều chỉnh.

*            Bộ khuếch đại

Bộ khuếch đại ROPEX có thể được sử dụng làm bộ khuếch đại chuyển mạch bên ngoài. Chúng cho phép dòng điện cao hơn hiện diện ở phía sơ cấp của máy biến dòng. Hai dòng có sẵn:

  • B-075415 cho dòng điện cực đại 75 A và dòng điện liên tục 25 A

  • B-100400 cho dòng điện cực đại 100 A và dòng điện liên tục 50 A

*      Băng keo nhiệt

Ø  Băng keo nhiệt dạng thẳng

Các băng keo nhiệt thẳng là phổ biến nhất.

Độ dày, chiều rộng, hình dạng, chiều dài và hợp kim của chúng thay đổi tùy theo ứng dụng. Băng keo nhiệt có thể có độ dày từ 0,1 mm đến 0,4 mm và thường rộng từ 2 mm đến 10 mm. Chiều dài từ vài cm đến vài mét.

Phần của dải băng phẳng đối diện với màng thường có dạng hình nêm (thuôn nhọn), để đảm bảo rằng một đường nối kín đủ chắc chắn được tạo ra ở các cạnh.

Thiết kế của các đầu băng keo nhiệt cũng thay đổi đáng kể. Một kết nối đáng tin cậy phải được đảm bảo giữa băng và khối kết thúc thanh. Thao tác dễ dàng và không bị ảnh hưởng bởi điện trở tiếp xúc cũng rất quan trọng. Các bộ phận của dải băng nhiệt không cần phải gia nhiệt để làm kín - đặc biệt là các đầu không cố định - được phân chia thụ động bởi các loại lớp phủ thích hợp. Điều này giúp chúng không bị quá nóng, rất quan trọng để kiểm soát nhiệt độ chính xác.

Băng keo nhiệt đóng một vai trò chức năng trong quá trình hàn nhiệt xung lực.

Ø  Băng keo nhiệt đường viền 2D

Mô tả chung ở trên có thể áp dụng tương tự cho các dải niêm phong nhiệt có đường viền ở 2D hoặc 3D:

• Đường viền của dải băng nhiệt phải phù hợp với đường nối yêu cầu, đường viền và hình dạng của kết cấu phụ.

• Các khối đầu thanh và các cạnh hình nêm cũng được yêu cầu ở đây.

• Các đầu của dải băng keo nhiệt phải có lớp phủ trở kháng thấp bằng đồng, bạc hoặc niken.

• Các kết nối điện phải có kích thước thích hợp để tránh sai số đo do nhiệt độ tăng khi xác định điện trở.

Tất cả các dải băng keo nhiệt có đường viền do ROPEX cung cấp đều được thiết kế bằng công cụ CAD 3D, và được xử lý thêm, ví dụ: cắt laser hoặc các tấm phủ chống dính. Các thông số kỹ thuật được ghi chép cẩn thận và lưu giữ cùng với mẫu tham chiếu, có thể được sử dụng lại cho những lần giao hàng tiếp theo.

Ø  Băng keo nhiệt đường viền 3D

Băng keo nhiệt cũng có thể được cung cấp với đường viền 3D để phù hợp với các thanh hàn nhiệt của Ropex.

Ø  Phiên bản tùy chỉnh/ theo yêu cầu

Nhiều ứng dụng yêu cầu băng keo nhiệt tùy chỉnh cao. Ropex có thể cung cấp chính xác giải pháp phù hợp - từ các dải có nhiều vùng nhiệt độ đến các công cụ gia nhiệt hình tròn.

*            Lớp đệm băng keo nhiệt

Lớp đệm cho các dải băng nhiệt của Ropex được điều chỉnh phù hợp với yêu cầu của từng ứng dụng riêng lẻ. Ngoài việc đảm bảo cách điện và cách nhiệt, lớp lót còn điều chỉnh dung sai cơ học, để dễ đạt được lực tiếp xúc đồng nhất.

*            Biến áp xung

Vòng điều khiển cũng bao gồm một biến áp xung, được kết nối giữa bộ điều khiển nhiệt độ và các đầu nối cấp điện cho dải kín nhiệt. Nó cung cấp năng lượng cần thiết cho dải băng và được điều chỉnh riêng cho ứng dụng của khách. Nếu cần, Ropex có thể cung cấp một số điện áp thứ cấp, để máy biến áp có thể được sử dụng cho một số ứng dụng khác nhau.

Biến áp xung của Ropex được thiết kế đặc biệt để làm kín xung và được điều chỉnh để tương tác tối ưu với bộ điều khiển nhiệt độ của Ropex. Tất cả các biến áp xung đều có cách điện tăng cường giữa phía sơ cấp và thứ cấp.

*            Đấu dây

Ropex cung cấp cho một số loại dây phù hợp với các tiết diện khác nhau được tối ưu hóa cho vòng điều khiển của Ropex. Các loại dây khách cần được mô tả trong Báo cáo ứng dụng ROPEX cùng với tiết diện lý tưởng. Do đó, các tính toán dây phức tạp không còn cần thiết nữa.

 Có các loại cáp sau:

  • C-HF-xx: Dây cáp dòng điện cao rất linh hoạt với vỏ bọc silicone

  • C-TC-xx: Dây cáp dòng điện cao phù hợp với các máng cáp

  • UML-1: Dây cáp xoắn để đo điện áp

*            Bộ lọc dòng

Tất cả các bộ điều khiển nhiệt độ ROPEX đều yêu cầu bộ lọc dòng để tuân thủ các chỉ thị EMC và đảm bảo sự phù hợp của CE. Hai bộ lọc dòng có sẵn:

  • LF-06480 cho dòng điện liên tục lên đến 6.0 A

  • LF-35480 cho dòng điện liên tục lên đến 35.0 At

*            PTFE và dải phủ

Sợi thủy tinh PTFE được sử dụng rộng rãi như một vật liệu cách nhiệt và chống dính. Do đó, nó tạo ra một lớp xen kẽ hoàn hảo giữa dải làm kín nhiệt và lớp đệm. Nó cho phép dải làm kín nhiệt trượt trong trường hợp giãn nở tuyến tính mà không dính vào lớp đệm. PTFE được dính trực tiếp vào lớp đệm được làm bằng silicone.

Các dải phủ là sợi thủy tinh PTFE với vùng không dính được sử dụng trực tiếp trên dải làm kín nhiệt. Vùng không kết dính nằm phía trên dải làm kín nhiệt, vùng này có thể được gắn chặt vào thanh có vùng kết dính. Một lần nữa, dải làm kín nhiệt có thể trượt trong trường hợp giãn nở tuyến tính nhưng màng đã được ngăn không cho dính vào nó.

*            Silicone retainers

Các vòng lò xo silicone đặc biệt có sẵn từ ROPEX để giữ cấu hình silicone. Chúng phù hợp như nhau cho cả mặt phẳng và mặt cắt. Miễn là chiều rộng của các cấu hình silicone bằng nhau, bạn có thể dễ dàng chuyển đổi giữa phẳng và cắt mà không cần phải thay đổi vòng lò xo silicone.

*      Phiên bản đặc biệt

Ø  Thanh định hình phằng

Nếu khách muốn kết dính nhiều lớp với nhau, nên sử dụng các thanh silicone định hình phẳng. Chúng hoạt động như một thanh có viền cho công cụ làm kín và có sẵn ở các độ cứng và chiều rộng khác nhau cũng như bề mặt nhẵn hoặc thô.

Ø  Thanh định hình dán có sẵn

Các thanh định hình cắt và dán cho phép khách hàng đồng thời cắt và dán nhiều lớp màng. Có sẵn hai loại biên dạng cắt và dán.

*            Các khối cuối thanh

Ø  Các khối cuối thanh PEEK

Các khối cuối thanh được làm từ vật liệu đặc biệt và có hình dạng đặc biệt được sử dụng trong các ứng dụng y tế hoặc bất cứ khi nào không gian khan hiếm. PEEK, loại nhựa nhiệt dẻo mà Ropex sử dụng cho mục đích này, có khả năng chịu nhiệt độ cao.

Các khối cuối thanh PEEK có thể gia công dễ dàng. Do đó có thể có nhiều thiết kế khác nhau tùy thuộc vào ứng dụng.

Ø  Các khối cuối thanh tiêu chuẩn

Các khối cuối thanh được gắn vào các đầu của thanh hàn nhiệt. Chức năng của chúng như sau:

• Để thắt chặt băng keo nhiệt

• Để kết nối cáp đo lường và cáp dòng điện cao

• Để cho băng keo nhiệt nóng giãn ra

• Để ngăn băng keo nhiệt không bị cong hoặc vênh

Các kết nối điện là điều cần thiết ở đây. Kết nối phích cắm không được phép vì ngay cả điện trở tiếp xúc tối thiểu cũng sẽ làm sai lệch phép đo nhiệt độ. Vì các kết nối này thường ở một đầu, nên luôn có một khối kết thúc thanh bên trái và bên phải. Các khối cuối thanh có các đặc tính kỹ thuật khác nhau tùy thuộc vào kích thước của dải làm kín nhiệt.

*      Biến áp dòng

Máy biến dòng là một phần không thể thiếu của vòng điều khiển. Chúng được sử dụng để đo dòng điện, để bộ điều khiển nhiệt độ có thể xác định nhiệt độ của dải làm kín nhiệt. Các dòng có sẵn:

  • Phiên bản tiêu chuẩn PEX-W5 với chứng nhận UL

  • MSW-2

  • Phụ kiện: lõi dẫn điện dòng cao HCB-1 và vít M8

*            Thiết bị giám sát RESM-5

Thiết bị giám sát RESM-5 là một tiện ích bổ sung tùy chọn cho vòng điều khiển cho phép độ tin cậy cao hơn nữa. Nó được kết nối với một hệ thống điều khiển có sẵn. RESM-5 đo điện trở của dải làm kín nhiệt và cho biết nhiệt độ khi vận hành song song bằng cách sử dụng một biến dòng riêng.



Một chức năng giới hạn thay đổi được sử dụng để giám sát nhiệt độ tối đa; một cảnh báo được chỉ ra ở đầu ra lỗi nếu nhiệt độ này bị vượt quá, tạo một hệ thống dự phòng.
