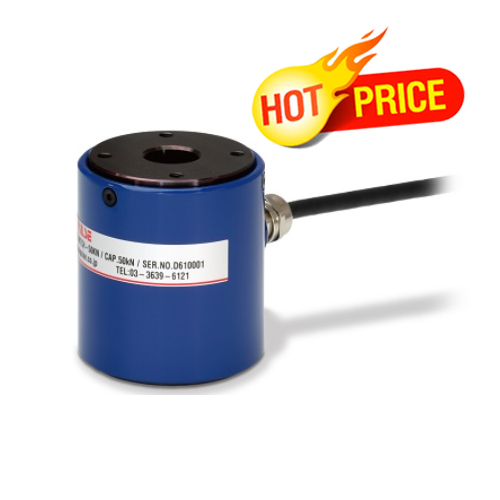

Uniulse Vietnam,Cảm biến tải trọng UNTCH-50KN Uniulse

UNTCH

Loadcell cho ứng dụng lắp ghép chi tiết

Đặc điểm nổi bật

● Dải đo 5 kN / 10 kN / 20 kN / 50 kN / 100 kN
● Vật liệu chế tạo: Thép hợp kim đặc biệt
● Thích hợp nhất cho kiểm soát lực trong lắp ghép, đóng chốt, v.v..



Đặc tính kỹ thuật

Dòng

UNTCH-5KN, UNTCH-10KN, UNTCH-20KN,
UNTCH-50KN, UNTCH-100KN



Dải đo định mức (R.C.)

5k, 10k, 20k, 50k, 100k

N

Điện áp đầu ra (R.O.)

1±1%

mV/V

Quá tải an toàn

120

%R.C.

Cân bằng Zero

±5

%R.O.

Hệ số phi tuyến

0.5

%R.O.

Độ trễ

0.5

%R.O.

Khoảng bù nhiệt độ

-10 to +70

Khoảng nhiệt độ an toàn

-30 to +80

Nhiệt độ ảnh hưởng đến zero

0.1

%R.O./10℃

Nhiệt độ ảnh hưởng đến dải đo (span)

0.1

%R.O./10℃

Điện trở ngõ

vào Xấp xỉ 350

Ω

Điện trở ngõ ra

Xấp xỉ 350

Ω

Điện áp kích thích khuyến cáo

10

V

Điện áp kích thích tối đa

20

V

Trở kháng cách ly (DC50V)

2000 hoặc hơn

Dây

φ6 4-Dây bọc dẫn có chia màu. Chiều dài 3m.
Đầu cuối bọc chì 5 dây.



Mã màu dây

+EXC: Đỏ
        +SIG: Trắng
       -EXC: Xanh Dương
       -SIG: Đen
       Nối mass



Vật liệu Loadcell

Thép hợp kim đặc biệt



Độ biến dạng ở mức

5KN:0.025
10KN:0.025
20KN:0.045
50KN:0.050
100KN:0.065

mm

Tần số tự nhiên

5KN:13
10KN:7
20KN:11
50KN:14
100KN:20

kHz

Khối lượng

5KN:0.3
10KN:0.95
20KN:1.0
50KN:1.0
100KN:1.0

kg



Kích thước ngoài
