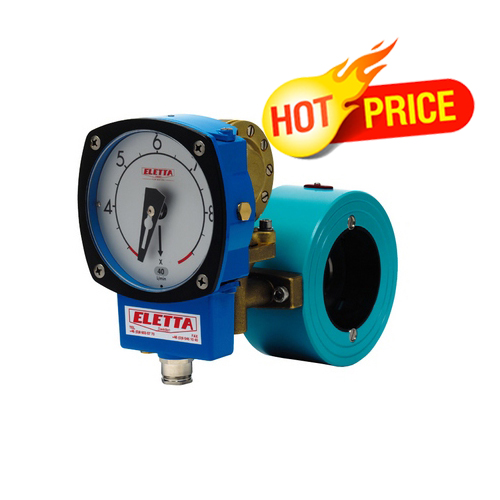

ELETTA Vietnam,Công tắc dòng chảy S2-FA40 ELETTA

Eletta Flow Monitor​





Eletta Flow Monitor được sử dụng để kiểm soát và đo lưu lượng chất lỏng và
khí trong ống từ kích thước 15 mm đến 500 mm (tùy chọn ống lớn hơn). Họ
đã được sản xuất trong hơn 65 năm và nổi tiếng về độ tin cậy của nó. Chúng được sử dụng ở những nơi có nhu cầu về an toàn vận hành, giám sát hiệu quả và
lắp đặt chắc chắn là cần thiết, trên toàn thế giới. Eletta Flow AB ở Thụy Điển là
được chứng nhận theo ISO9001 và ISO14001.
Eletta Flow Monitor dựa trên sự khác biệt đã được chứng minh và đáng tin cậy
nguyên tắc áp suất, sử dụng các tấm lỗ có thể hoán đổi cho nhau cho các dải đo khác nhau. Màn hình dòng chảy đang hoạt động với hai vi sai khác nhau
phạm vi áp suất, tức là 50 - 200 mbar cho S2 / S02 và 22 - 550 mbar cho
S25 / S05, tùy thuộc vào phạm vi lưu lượng mong muốn và theo thứ tự. Tương tự đối với
mô hình của chúng tôi; V1 và V15, D2 và D5 và R2 và R5. Do nguyên lý hoạt động của thiết bị, điều quan trọng nhất là phải tuân theo các hướng dẫn lắp đặt (chương 2) một cách cẩn thận để có được chức năng thích hợp của
nhạc cụ.Các mẫu Eletta Flow Monitor S2 / S02 và S25 / S05 sẽ cung cấp cho bạn độ chính xác +/– 5% F.S. (Full Scale) nếu được cài đặt đúng cách. (Xem chương 1.2
"Thông số kỹ thuật", để biết thông tin đầy đủ)
Dụng cụ bao gồm hai phần chủ yếu là Phần ống và
Bộ điều khiển. Phần ống là phần sẽ được gắn trong quá trình
ống và Thiết bị Điều khiển được gắn trực tiếp (tiêu chuẩn) hoặc từ xa vào / với
Phần đường ống. Thiết bị điều khiển cung cấp cho bạn thông tin Luồng và cũng
chứa tất cả các kết nối điện cho đầu vào và đầu ra.
Các Phần của Ống có sẵn trong các kết nối quy trình khác nhau với các tiêu chuẩn sau;
Kết nối ren trong BSP hoặc NPT từ 15 mm (1/2 ”) đến 40 mm (1 1/2”)
tùy thuộc vào vật liệu xây dựng được chọn.
Kết nối mặt bích (wafer) từ DN15 / PN16 (ANSI 1/2 ”/ 150 lbs) đến DN
500 / PN16 (ANSI 20 ”/ 150lbs) tùy thuộc vào vật liệu xây dựng được chọn. Các đơn vị mặt bích tiêu chuẩn DIN có màu xanh lam, tiêu chuẩn ANSI
các đơn vị có màu xanh lục (> 50 mm <100 mm) để dễ nhận biết tại hiện trường.
Các đơn vị điều khiển S02 và S05 có chức năng đọc cục bộ và S2 và S25 cũng
1
1.1
1
6 5041D2E18
5041A2E4 7
được trang bị hai báo động có thể điều chỉnh độc lập (công tắc vi mô) có thể
được đặt cho cảnh báo lưu lượng thấp và cao. Bài đọc có một thang điểm, cho bạn thấy
phạm vi lưu lượng có thứ tự với hệ số nhân làm tiêu chuẩn. Các thang đo tiêu chuẩn
có các chỉ định sau đây; đối với S2 / S02 thang đo đi từ số 4
đến 8 (lượt đi 1: 2). Đây là giá trị mà bạn phải nhân số nhân nhỏ (nhãn dán) ở dưới cùng của thang đo, để đọc lưu lượng thực tế trong các giá trị bạn đã đặt hàng, tức là lít / phút, m3 / giờ, USGPM.
vv (cũng được hiển thị ở dưới cùng của thang đo) Đối với S25 / S05, thang đo sẽ
từ 1 đến 5 và do đó, đây là giá trị bạn sử dụng cùng với hệ số
dưới cùng của thang đo, để đọc Lưu lượng thực tế qua Màn hình.

Specifications

Sự khác biệt duy nhất về dòng chảy giữa S2 / S02 và S25 / S05 là
phạm vi dòng chảy, tức là S2 / S02 có lần lượt đi xuống 1: 2 (ví dụ: 50 –100
l / phút) và S25 / S05 có lần lượt giảm xuống 1: 5 (ví dụ: 20 - 100 l / phút).
Độ chính xác: <+/– 5% F.S (toàn thang đo) trong phạm vi 20-80% của phạm vi Lưu lượng đã chọn
<+/– 10% F.S. (quy mô đầy đủ) trong 100% phạm vi Lưu lượng đã chọn
Độ chính xác đã nêu là có thể đạt được nếu hướng dẫn cài đặt
được tuân theo trong sách hướng dẫn này. Chúng tôi khuyên bạn nên
luôn chọn Phạm vi dòng chảy của Bộ giám sát dòng chảy để
luồng bình thường nằm ở giữa Phạm vi luồng giám sát.
Đảm bảo rằng các điểm đặt cảnh báo dự kiến ​​nằm trong
phạm vi lưu lượng đã chọn. Ví dụ: Nếu bạn có lưu lượng 110
l / phút tối đa và lưu lượng bình thường là 90 l / phút, đã chọn
Eletta Flow Monitor S2 với Dải lưu lượng 60–120 l / phút.
Điều này sẽ cung cấp cho bạn độ chính xác cao nhất vì luồng của bạn đang ở
ở giữa Phạm vi luồng giám sát và cung cấp cho bạn mức thấp hơn
tổn thất áp suất.
Độ lặp lại: <2%
Áp suất: Tối đa: 16 bar, (232 PSI), áp suất thử nghiệm cao hơn như một tùy chọn.
Tối thiểu: Áp suất dòng của apx: 0,7 - 1,0 bar (10 - 14,5 PSI) là
cần thiết để hoạt động thích hợp.
Nhiệt độ: Đơn vị điều khiển
–20 ° C đến 90 ° C (–4 ° F đến 200 ° F), tiêu chuẩn
1
1,2
1
7 5041D2E18
8 5041A2E4
–20 ° C đến 120 ° C (–4 ° F đến 250 ° F), tùy chọn
Nhiệt độ thấp hơn không hợp lệ đối với Màn hình được trang bị
Phần mềm FPM. FPM được giới hạn ở –5 ° C (23 ° F).
Nhiệt độ quy trình cao hơn với cài đặt từ xa
Thiết bị điều khiển (lắp riêng, xem phần 2.4)
Các giới hạn nhiệt độ này có hiệu lực đối với kiểu S2 và S25
(với công tắc vi mô)
Giới hạn nhiệt độ cho S02 và S05 là –20 ° C đến 120 ° C (–4 ° F đến
250 ° F). Xin lưu ý nhận xét phần mềm FPM ở trên, đó là
cũng có giá trị cho các kiểu máy S02 / S05.

100% Sweden
 Origin

ELETTA Vietnam

Code: 140014040
 Description: Fow switch / Strömungswächter
 Typ S2 FSS40
 Installation design / direction of flow: ***Please specify when ordering!

100% Sweden
 Origin

ELETTA Vietnam

Code: 140014065
 Description: Flow switch Strömungswächter
 Typ S2 FSS65
 Mounting design / flow direction: D (L) - from bottom to top

100% Sweden
 Origin

ELETTA Vietnam

Code: 140014125
 Description: Flow switch / Strömungswächter
 Typ S2 FSS125
 Mounting design / flow direction: D (L) - from bottom to top

100% Sweden
 Origin

ELETTA Vietnam

Code: 150013015
 Description: Flow switch / Strömungswächter
 Typ S25 GSS15
 Installation design / direction of flow: ***Please specify when ordering!

100% Sweden
 Origin

ELETTA Vietnam

Code: 150013025
 Description: Flow switch / Strömungswächter
 Typ S25 GSS25
 Mounting style / flow direction: A (R) - from left to right

100% EU
 Origin

ELETTA Vietnam

Code: S2-FA40
 Description: Flow Switch / Strömungswächter
 No. 140012040
 with 2 adjustable switching points and analog display
 Medium: water
 Measuring range: 80-160 l/min
 Mounting version / Flow direction: A (R) - from left to right
 Protection class: IP43 (standard)
 Pressure: max. 16 bar
 Temperature range (display): 0 - 90°C
 Equipped with: 2 SPDT microswitches

100% EU
 Origin

ELETTA Vietnam

Code: S2-FA50
 Description: Flow Switch / Strömungswächter
 No. 140012050
 with 2 adjustable switching points and analog display
 Liquid: water
 Range: 120-240 l/min
 Mounting version / Flow direction: A (R) - from left to right
 Protection class: IP43 (standard)
 Pressure: max. 16 bar
 Temp.: 0 - 90°C
 Equipped with: 2 SPDT microswitches

100% EU
 Origin

ELETTA Vietnam

Code: S2-FA80
Description: Flow Switch / Strömungswächter
 No. 140012080
 with 2 adjustable switching points and analog display
 Liquid: water
 Range: 320-640 l/min
 Mounting version / Flow direction: A (R) - from left to right
 Protection class: IP43 (standard)
 Pressure: max. 16 bar
 Temp.: 0 - 90°C
 Equipped with: 2 SPDT microswitches
