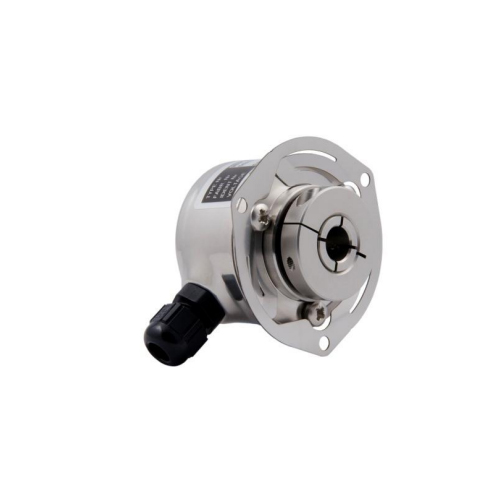

Scancon Vietnam,Encoder SCH50IF-50-D-14-27-65-01-S-00-S1 Scancon

Loại SCH50IF-SR

 Thông số kỹ thuật cơ
Vật chất:
Vỏ: Thép không gỉ - AISI 303
Nắp: Thép không gỉ - AISI 303
Trục rỗng: Thép không gỉ - AISI 303
Trọng lượng: Bộ mã hóa: ~ 245 gr (8,64 oz)
Cáp: 60 gr / mét (2,12 oz / mét)
Tuổi thọ vòng bi:> 1,9 x 1010 vòng quay ở tải định mức
Tốc độ trục: 6.000 vòng / phút (tối đa)
Mô-men xoắn khởi động: <0,01 Nm (1,42 oz-in) ở 25 ° C
Khoảnh khắc đại chúng của
Quán tính: 2,0 gcm² (2,83 x 10-5 oz-in-giây²)
Trục rỗng
Tải trọng:
Trục: tối đa 20 N (4,5 lbs).
Bán kính: tối đa 20 N (4,5 lbs).
Thông số kỹ thuật Điện
Mã: Tăng dần
Độ phân giải: 1 đến 9000 ppr (xung mỗi
Cuộc cách mạng)
Cung cấp hiệu điện thế:
Tối thiểu 4,5 Vdc. Đến tối đa 30 Vdc. **
(Tối đa 35 mA - không tải)
Điện áp đầu ra:
Thấp: tối đa 500 mV ở 10 mA
**
Cao: (Vin - 0,6) ở -10 mA
 (Vin - 1,3) ở -25 mA
Dòng điện đầu ra: tải tối đa 30 mA
mỗi kênh đầu ra
Đáp ứng tần số: tối đa 300 kHz. **
Định dạng đầu ra:
Hai kênh (A, B) vuông góc
với Chỉ mục (Z) và tùy chọn
bổ sung (A-, B-, Z-)
đầu ra
Phase Sense: A dẫn B theo chiều kim đồng hồ (CW) từ
đầu gắn của bộ mã hóa
Chỉ số: Có quan hệ với Kênh A và B cao
Độ chính xác: +/- 0,8 arc-min.
Kết quả đầu ra:
ASIC Đẩy kéo và vi sai
OL7272 Đẩy-kéo và vi sai
 Lái xe đường
Bộ điều khiển dòng vi sai 26C31
 Đầu ra 5V (với đầu vào 5V)
Bảo vệ điện: Phân cực ngược và ngắn đầu ra
mạch bảo vệ
Khả năng chống ồn:
Đã kiểm tra EN61000-6-2: 2005
(môi trường công nghiệp)
Tương thích điện từ trường
(EMC) và EN 61000-6-3: 2007
(môi trường dân cư, thương mại và công nghiệp hữu hiệu) cho
Tương thích điện từ trường
(EMC)
** = Người dùng không nên kết hợp giá trị tối đa cho cả 3 thông số
Thông số kỹ thuật môi trường
Nhiệt độ hoạt động: -40 ° đến + 85 ° C
Nhiệt độ lưu trữ: -40 ° đến + 85 ° C
Sốc: 100G / 11ms
Rung: 10-2000 Hz / 10G
Bump: 10G / 16ms (trục 1000 x 3)
Độ ẩm: 98% RH không ngưng tụ
Đánh giá vỏ bọc: IP 67 / Nema 6 (ước chừng)
Tùy chọn kết nối
Cáp:
8 dây dẫn (0,14 mm2
, 26 AWG)
cặp xoắn; được bảo vệ
Đầu nối: M23 9 chân - không phải thép không gỉ
12-pin M23 - không phải thép không gỉ
Bộ mã hóa trục rỗng - Ø 50 mm
Lỗ rỗng: Ø 8 mm đến Ø 16 mm
· Thép không gỉ - AISI 303
· Độ phân giải lên đến 9000 ppr
· Bảo vệ môi trường IP 67
· Trước đây có tên là 2RHIF-SR

100% Demark Origin

Scancon Vietnam

Code: SCH50IF-50-D-14-27-65-01-S-00-S1
 Encoder
