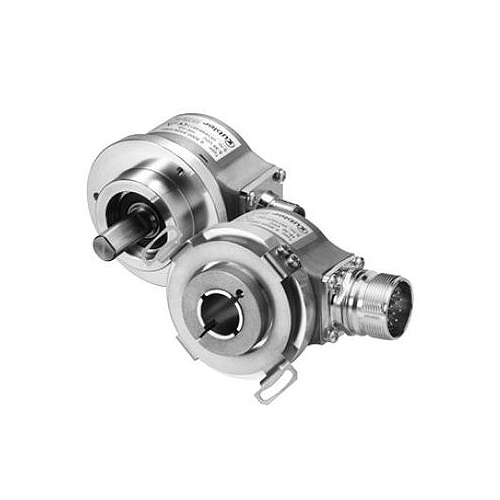

KUBLER Vietnam,Incremental Encoder 8.5872.3632.G141 KUBLER

The singleturn encoders 5852 and 5872 with parallel interface and optical technology achieve a very high refresh rate of the position data of 40 kHz with a resolution of max. 14 bits.

Mechanical characteristics Technical data Maximum speed shaft version 12000 min-1 hollow shaft version 6000 min-1 1) Mass moment of inertia shaft version approx. 1.8 x 10-6 kgm2 hollow shaft version approx. 6 x 10-6 kgm2 Starting torque shaft version < 0.01 Nm at 20°C [68°F] hollow shaft version < 0.05 Nm Load capacity of shaft radial 80 N axial 40 N Weight approx. 0.4 kg [14.11 oz] Protection acc. to EN 60529 shaft version IP65 hollow shaft version IP66 Working temperature range -20°C ... +85°C 2) [-4°F ... +185°F] 2) Material shaft / hollow shaft stainless steel Shock resistance acc. EN 60068-2-27 2500 m/s2 , 6 ms Vibration resistance acc. EN 60068-2-6 100 m/s2 , 10 ... 2000 Hz 1) For continuous operation max. 1500 min-1. 2) 70°C [158°F] for 14 bit version. 3) If supply voltage +V correctly applied. Electrical characteristics (parallel interface) Supply voltage (+V) 5 V DC (±5 %) 10 ... 30 V DC Output driver CMOS-TTL Push-pull Power consumption typ. 40 mA 100 mA (no load) max. 75 mA 159 mA Permissible load / channel max. +0.5 / -2.0 mA max. +/- 10 mA Refresh rate of the position data 40000/s 40000/s Signal level HIGH min. 3.4 V min. +V - 2.8 V LOW max. 0.3 V max. 1.8 V Rising edge time tr (without cable) max. 0.2 μs max. 1μs Falling edge time tf (without cable) max. 0.2 μs max. 1μs Short circuit proof outputs 3) yes yes Reverse polarity protection no yes of the supply voltage UL approval file no. E224618 CE compliant acc. to EMC guideline 2014/30/EU RoHS guideline 2011/65/EU

100% Germany Origin

KUBLER Vietnam

Model: 8.5872.3632.G141
 Incremental Encoder
 8.5870.3642.G142 ngừng sản xuất
