Cedaspe Vietnam,Loại rơ le được kích hoạt bằng khí EE (EN 50216-2) ABEE30ML001 Cedaspe

BUCHHOLZ RELAYS EE Series The newest Buchholz relay release for use in oil-immersed power transformers

Các tính năng chung
1.1 Đặc điểm
Rơ le bảo vệ hoạt động bằng khí được thiết kế để phát hiện lỗi cũng như giảm thiểu
lan truyền bất kỳ hư hỏng nào, có thể xảy ra trong máy biến áp chứa đầy dầu.
Do đó, rơle đặc biệt hiệu quả trong trường hợp:
- cán mỏng lõi ngắn mạch
- cách điện bu lông lõi bị hỏng
- quá nhiệt của một số phần của cuộn dây
- liên hệ không hợp lệ
- ngắn mạch giữa các pha, lượt
- lỗi trái đất
- đâm thủng của ống lót cách điện bên trong thùng
Hơn nữa, rơ le có thể ngăn chặn sự phát triển của các điều kiện dẫn đến lỗi trong
máy biến áp, chẳng hạn như giảm mức dầu do rò rỉ, hoặc sự xâm nhập của không khí
do các khiếm khuyết trong hệ thống tuần hoàn dầu.
Do đó, việc áp dụng các hình thức bảo vệ khác không loại trừ việc sử dụng rơ le Buchholz được kích hoạt bằng khí, vì thiết bị này là phương tiện duy nhất để phát hiện các lỗi ban đầu,
mà nếu không được chú ý có thể gây ra những hỏng hóc nặng nề.
1.2 Nguyên tắc hoạt động
Hoạt động của rơ le Buchholz dựa trên thực tế là mọi loại lỗi trong
máy biến áp chứa đầy dầu gây ra sự phân hủy vật liệu cách điện, có thể là chất lỏng hoặc
rắn, do quá nóng trong vùng đứt gãy hoặc do tác động của điện trường cường độ cao,
và tạo ra bong bóng khí.
Chúng đến được rơ le (thường được đổ đầy dầu) thông qua đường ống nối với
biến áp đến máy bảo quản nơi gắn rơ le buchholz
2. Tính năng hoạt động
2.1 Lỗi nhẹ
Khi máy biến áp xảy ra một lỗi nhẹ hoặc mới xảy ra, các bọt khí nhỏ,
mà đi lên phía trên về phía người bảo quản, bị mắc kẹt trong hộp tiếp điện, do đó
gây giảm mức dầu bên trong rơ le.
Kết quả là phao trên đóng công tắc từ của nó, do đó hoàn thành mạch cảnh báo
và vận hành một thiết bị báo động bên ngoài.
2.2 Lỗi nghiêm trọng
2.2.1 Tạo khí
Khi một sự cố nghiêm trọng xảy ra trong máy biến áp, quá trình sinh khí sẽ diễn ra mạnh mẽ và
khiến dầu chảy ào ạt qua đường ống nối tới bộ phận bảo quản.
Trong rơ le, sự gia tăng dầu này xảy ra trên nắp được trang bị ở phần dưới (nằm ở
phía trước của lỗ cho đường dầu) và gây ra việc đóng từ tính của nó
chuyển mạch, hoàn thành mạch vấp sang bộ ngắt mạch và ngắt kết nối
máy biến áp.
Giá trị của tốc độ dầu cần thiết để vận hành thiết bị vấp có thể thay đổi
bằng cách thay đổi một đối trọng được lắp trên chính thiết bị hoặc thay đổi kích thước của nó.
2.2.2 Rò rỉ dầu
Sự cố rò rỉ dầu trong máy biến áp gây ra sự sụt giảm mức dầu bên trong
rơ le, do đó hoạt động đầu tiên phao cảnh báo (trên) và sau đó là vấp (dưới)
float, sẽ đóng các mạch riêng của chúng
2.2.3 Khí vào
Sự xâm nhập của không khí vào máy biến áp, phát sinh từ các khuyết tật trong dầu tuần hoàn
hệ thống hoặc do các nguyên nhân khác, vận hành phao báo động trước và sau chuyến đi
tiếp xúc.



100% Italy Origin

Cedaspe Vietnam

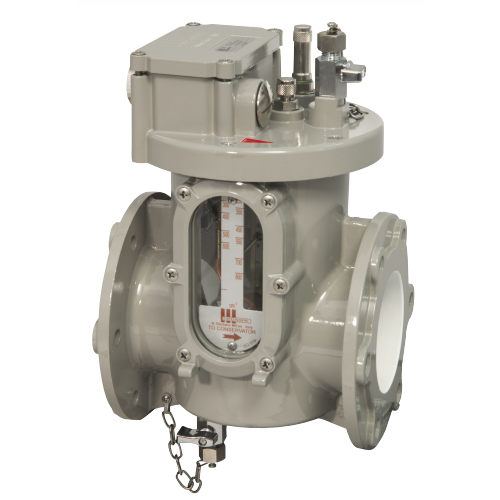

Code: ABEE30ML001
 Gas Actuated Relay Type EE (EN 50216-2)
 Buchholz Relay EE3-ML
 Oil Flow rate 100cm/s with Wiring Diagram 'L' (2 NO contacts)
 Normal Ambient and Low temperature Condition
 Glass Inspection Window
 Paint: Standard RAL7033
