Siemens Vietnam,Màn hình HMI TP1500 Siemens

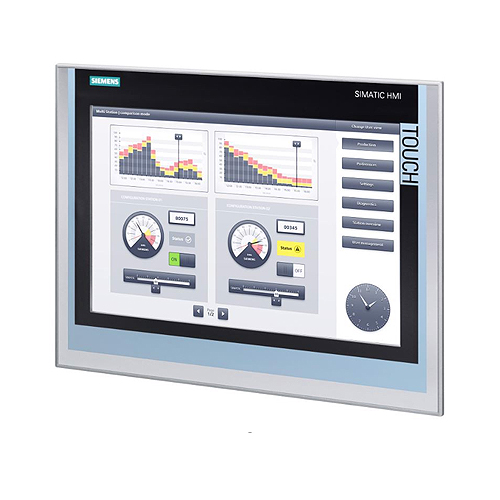

Siemens- SIMATIC HMI TP1500-Màn hình HMI TP1500

Tên thiết bị:  Màn hình SINAMICS HMI

Mã đặt hàng: 6AV2124-0QC02-0AX1

Nhà sản xuất: Siemens Germany EU

Đặc tính 6AV2124-0QC02-0AX1 Siemens

  • 6AV2124-0QC02-0AX1 Siemens Màn hình rộng TFT với các kích thước 4 ", 7", 9 ", 12", 15 ", 19" và 22 "(tất cả 16 triệu màu) với diện tích hiển thị nhiều hơn tới 40% so với các thiết bị tiền nhiệm

  • Tích hợp chức năng cao cấp với kho lưu trữ, tập lệnh, trình xem PDF / Word / Excel, Internet Explorer, Media Player và Web Server

  • Màn hình 6AV2124-0QC02-0AX1có thể điều chỉnh độ sáng từ 0 đến 100% qua PROFIenergy, qua HMI hoặc qua bộ điều khiển

  • Kiểu dáng công nghiệp hiện đại, mặt trước bằng nhôm đúc từ 7 inch trở lên

  • Cài đặt chính xác cho tất cả các thiết bị cảm ứng

  • Bảo mật dữ liệu trong trường hợp mất điện cho thiết bị và cho thẻ nhớ SIMATIC HMI

  • Hiệu suất tối đa với thời gian làm mới màn hình ngắn

  • Thích hợp cho các môi trường công nghiệp cực kỳ khắc nghiệt nhờ các phê duyệt mở rộng như ATEX 2/22 và các phê duyệt hàng hải

  • Tất cả các phiên bản 6AV2124-0QC02-0AX1 Siemens có thể được sử dụng như một máy khách OPC UA hoặc như một máy chủ

  • Thiết bị sử dụng phím có đèn LED ở mọi phím chức năng và cơ chế nhập văn bản mới, tương tự như bàn phím của điện thoại di động

  • Tất cả các phím đều có tuổi thọ 2 triệu thao tác

  • Định cấu hình bằng phần mềm kỹ thuật WinCC của khung kỹ thuật TIA Portal

  • Hiển thị và thay đổi các thông số quy trình

  • Các phím chức năng 6AV2124-0QC02-0AX1 Siemens được sử dụng để kích hoạt trực tiếp các chức năng và hành động trong các thiết bị vận hành bằng phím và với KTP400. Lên đến 16 chức năng có thể được cấu hình đồng thời trên các phím chức năng. Các phím chức năng cũng có thể được sử dụng trực tiếp như thiết bị ngoại vi đầu vào PROFIBUS DP hoặc PROFINET IO.

Quy trình hiển thị 6AV2124-0QC02-0AX1 :

  • Đồ họa vector (các đối tượng đường thẳng và mặt phẳng khác nhau)

  • Định vị động và hiển thị / ẩn đối tượng động

  • Hiển thị hoàn toàn đồ họa, biểu đồ và biểu đồ thanh

  • Hiển thị lên đến 8 xu hướng cho mỗi trường xu hướng; đồ họa đường cong xu hướng với các chức năng cuộn và thu phóng để truy cập lịch sử và lựa chọn linh hoạt thời kỳ biểu diễn; đọc thước để xác định các giá trị hiện tại và hiển thị trong bảng

  • Thư viện đồ họa toàn diện (Thư viện ký hiệu SIMATIC HMI)

  • Các biểu tượng: thanh trượt, thước đo, đồng hồ

  • Xử lý chức năng tuần hoàn bằng đồng hồ báo thức

  • Hàm ghép cho các biến

  • Hệ thống báo hiệu

    • Báo động rời rạc và cảnh báo tương tự (báo động giới hạn)

    • Các lớp thông báo có thể xác định một cách tự do (ví dụ: trạng thái / thông báo lỗi) để định nghĩa phản hồi báo nhận và hiển thị các sự kiện thông báo

    • Trạng thái và thông báo lỗi với lịch sử tin nhắn

    • Màn hình tin nhắn, cửa sổ tin nhắn và dòng tin nhắn được cấu hình sẵn

  • Lưu trữ tin nhắn và các giá trị xử lý (trên thẻ SD / thẻ đa phương tiện / ổ đĩa flash USB, v.v. hoặc ổ đĩa mạng qua Ethernet)

    • Các loại lưu trữ khác nhau: Lưu trữ tuần hoàn và tuần tự

    • Lưu trữ dữ liệu lưu trữ ở định dạng Windows chuẩn (CSV)

    • Đánh giá trực tuyến kho lưu trữ giá trị quy trình sử dụng đường cong xu hướng

    • Có thể đánh giá bên ngoài bằng các công cụ tiêu chuẩn (MS Excel, MS Access)

  • Nhật ký báo động và nhật ký ca

  • Chức năng in (xem "Máy in được đề xuất")

  • Thay đổi ngôn ngữ

    • 32 ngôn ngữ trực tuyến, 32 ngôn ngữ cấu hình bao gồm các bộ ký tự Châu Á và Kirin

  • Quản lý công thức

    • Với bộ nhớ dữ liệu bổ sung (trên thẻ SD / đa phương tiện / ổ đĩa flash USB, v.v.)

    • Xử lý trực tuyến / ngoại tuyến trên bảng điều khiển

    • Lưu trữ dữ liệu công thức ở định dạng Windows chuẩn (CSV)

    • Có thể xử lý bên ngoài bằng các công cụ tiêu chuẩn (MS Excel, MS Access)

  • Chức năng PG STATUS / FORCE VAR kết hợp với SIMATIC S7

  • Hiển thị chẩn đoán kết hợp với SIMATIC S7 hỗ trợ khắc phục sự cố nhanh chóng

  • Lựa chọn màn hình từ PLC cho phép người vận hành điều khiển từ PLC

  • Hiển thị các tài liệu HTML bằng MS Internet Explorer

  • Visual Basic Script cung cấp sự linh hoạt thông qua việc triển khai các chức năng mới bao gồm, giao diện với các thẻ (hoạt động so sánh, lặp qua, v.v.)

  • Văn bản trợ giúp cho quá trình hình ảnh, báo thức và thẻ

  • Các hàm số học

  • Giới hạn giám sát giá trị để kiểm soát quá trình đáng tin cậy của đầu vào và đầu ra

Ứng dụng 6AV2124-0QC02-0AX1

SIMATIC HMI Comfort Panels 6AV2124-0QC02-0AX1 Siemens có thể được sử dụng ở bất cứ nơi nào máy móc và nhà máy được điều khiển và giám sát tại địa phương - trong quá trình sản xuất, tự động hóa và xây dựng như nhau. SIMATIC HMI Comfort Panels có thể được sử dụng trong tất cả các loại ngành công nghiệp và ứng dụng, phù hợp một cách lý tưởng với các tác vụ trực quan đòi hỏi cao và do chức năng tích hợp, thiết bị phù hợp có thể được chọn cho mọi ứng dụng.

Thông số kỹ thuật chi tiết 6AV2124-0QC02-0AX1 Siemens

Tên sản phẩm

Màn hình HMI TP1500 COMFORT - 6AV2124-0QC02-0AX1

Mã sản phẩm

6AV2124-0QC02-0AX1

Thông số

SIMATIC HMI TP1500 Comfort, Comfort Panel, Touch operation, 15" widescreen TFT display, 16 million colors, PROFINET interface, MPI/PROFIBUS DP interface, 24 MB configuration memory, WEC 2013, configurable from WinCC Comfort V14 SP1 with HSP

Kích thước

52.00 x 66.50 x 22.00

Khối lượng

5.560 Kg



TP700 Comfort

6AG1 124-0GC01-4AX0 / SIPLUS HMI TP700 COMFORT

6AV2 144-8GC10-0AA0 / SIMATIC HMI TP700 COMFORT INOX

6AV2 143-6GB00-0AA0 / SIMATIC HMI TP700 Basic OEM

6AV2 124-0GC13-0AX0 / SIMATIC HMI TP700 COMFORT OUTDOOR

6AG1 124-0GC01-4AX0 / SIPLUS HMI TP700 COMFORT



TP700 LCD Display / 800 X 480 Pixel TFT Display

TP900 Comfort

6AG1 124-0JC01-4AX0 / SIPLUS HMI TP900 COMFORT



6AV2 124-0JC01-0AX0 / SIMATIC HMI TP900 COMFORT

TP900 LCD Display / 800 X 480 Pixel TFT Display

TP1200 Comfort

6AG1 124-0MC01-4AX0 / SIPLUS HMI TP1200 COMFORT

6AV2 144-8MC10-0AA0 / SIMATIC HMI TP1200 COMFORT INOX



6AV2 124-0MC24-0AX0 / SIMATIC HMI TP1200 Comfort Pro

6AV2 124-0MC24-1AX0 / SIMATIC HMI TP1200 Comfort Pro

TP1200 LCD Display / 1280 x 800 Pixel, 16777216 colors TFT Display

TP1500 Comfort

6AG1 124-0MC01-4AX0 / SIPLUS HMI TP1500 COMFORT



6AV2 124-0MC24-0AX0 / SIMATIC HMI TP1500 COMFORT PRO

6AV2 124-0MC24-1AX0 / SIMATIC HMI TP1500 COMFORT PRO



6AV2 124-0QC24-0AX0 / SIMATIC HMI TP1500 COMFORT PRO

6AG1 647-0AG11-4AX0 / SIPLUS TP1500 BASIC COLOR PN 15"

6AV6 647-0AG11-3AX0 / SIMATIC HMI TP1500 BASIC COLOR PN

TP1500 LCD Display / 1280 x 800 Pixel, TFT Display

TP1900 Comfort

6AG1 124-0UC02-4AX0 / SIPLUS HMI TP1900 COMFORT

6AV2 144-8UC10-0AA0 / SIMATIC HMI TP1900 COMFORT INOX

6AV2 124-0UC02-0AX0 / SIMATIC HMI TP1900 COMFORT

6AV2 124-0UC02-0AX1 / SIMATIC HMI TP1900 COMFORT

6AV2 124-0UC24-0BX0 / SIMATIC HMI TP1900 COMFORT PRO





TP2200 Comfort

6AG1 124-0XC02-4AX0 / SIPLUS HMI TP2200



6AV2 124-0XC24-1AX0 / SIMATIC HMI TP2200

6AV2 124-0XC24-0BX0 / SIMATIC HMI TP2200

TP1900 LCD Display / 1920 x 1080 Pixel, T
