P+F Vietnam,Màn hình tốc độ quay KFU8-DW-1.D P+F

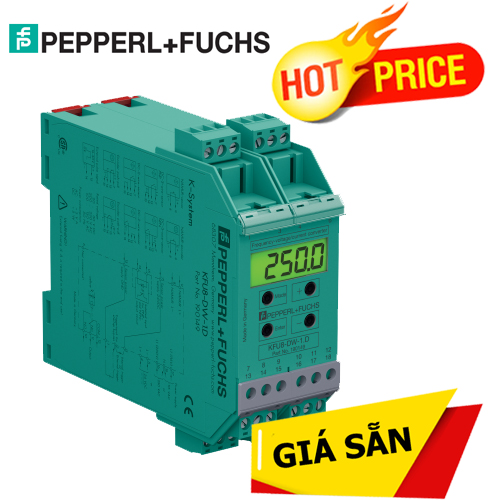

Rotation Speed Monitor KFU8-DW-1.D

Giám sát tốc độ lên đến 40 kHz

1 giá trị chọn trước với đầu ra rơ le và chỉ báo LED

Các cảm biến 2, 3, 4 dây và NAMUR cũng như bộ mã hóa quay có thể kết nối

Khởi dộng chậm trễ

Menu điều khiển hoạt động thông qua 4 phím phía trước

Đo chu kỳ

Tín hiệu đầu ra có thể bị đảo ngược

Các thiết bị hiển thị có thể được đặt trong khoảng 0,1 ... 2,5 giây.

Product Description

Rotation Speed Monitor

Functional safety related parameters

MTTFd

100 a

Supply

Rated voltage

200 ... 230 V AC ; 100 … 130 V AC; 50/60 Hz
20 VDC ... 30 VDC

Fusing

external fusing 4 A

Power consumption

AC: < 5 VA
DC: < 5 W

Input 1

Connection

terminals 8-, 9+

Connectable sensor types

NAMUR sensors according to DIN EN 60947-5-6

Open loop voltage

8.2 V DC

Short-circuit current

6.5 mA

Switching point

1.2 ... 2.1 mA Switching hysteresis approx. 0.2 mA

Input frequency

0.002 ... 10000 Hz, pulse length/duration: ≥ 20µs

Impedance

1.2 kΩ

Input 2

Switching point

high: 16 ... 30 V DC; max.10 mA due to integrated constant current sink; R≅ 3 kΩ
low: 0 ... 6 V DC

Input frequency

0.002 ... 40000 Hz, pulse length/duration: ≥ 12µs

Connection

terminals 7+, 13- sensor supply
terminals 14, 15 NPN/PNP input (galvanically isolated)

Connectable sensor types

Two, three, or four-wire proximity switch, incremental rotary encoder, or externally generated pulses 16 ... 30 V

Sensor supply

19 ... 28 V DC non-stabilised; ≤ 30 mA short-circuit protected

Input 3

Start-up override

Triggering by external signal 16 ... 30 V or Place jumper between terminals 2/3 or by switching on supply voltage (terminal 2 and terminal 3 permanently bridged)

Hold-up time

0.1 ... 999.9 s (External trigger signal)

Output

Relay

1 changeover contact
NO, NC, COM

Sensor supply

24 V DC ± 10 %, 30 mA , short-circuit protected

Contact loading

250 V AC/2 A/ cos φ ≥ 0.7
40 V DC/2 A

Delay

≤ 20 ms (incl. calculation time)

Mechanical life

≥ 30.000.000 switching cycles

Transfer characteristics

Changing interval

5 ms (Internal processing time)

Time delay before availability

≤ 400 ms

Measuring error

0 ... 40000 Hz: ≤ ±0,10%
Display: ±1 digit

Timer function

ON-delay, OFF-delay, one shot, pulse extension

Time

0 ... 999.9 s ; mode of operation reversible

Standard conformity

Electromagnetic compatibility

acc. to EN 50081-2 / EN 50082-2

Ambient conditions

Ambient temperature

-25 ... 40 °C (-13 ... 104 °F)

Storage temperature

-40 ... 85 °C (-40 ... 185 °F)

Relative humidity

max. 80 %, not condensing

Altitude

0 ... 2000 m

Operating conditions

The device has only to be used in an indoor area.

Mechanical specifications

Connection assembly

Caution: Please be aware that the device may only be connected to a switchable power supply. The switch or circuit breaker must be easy to reach and identified as the separator for the device.

Degree of protection

IP20

Connection

coded, removable terminals , max. core cross section 0.34 ... 2.5 mm2

Construction type

modular terminal housing in Makrolon, System KF
For use in the switch cabinet/switch cabinet module

Mounting

snap-on to 35 mm standard rail or screw fixing



Classifications

System

Classcode

ECLASS 11.0

27210904

ECLASS 10.0.1

27210904

ECLASS 9.0

27210904

ECLASS 8.0

27210904

ECLASS 5.1

27210904

ETIM 8.0

EC002918

ETIM 7.0

EC002918

ETIM 6.0

EC002918

ETIM 5.0

EC002475

UNSPSC 12.1

39121007
