Mark-10 Vietnam,Máy thử kéo uốn dây có động cơ WT3-201M Mark-10

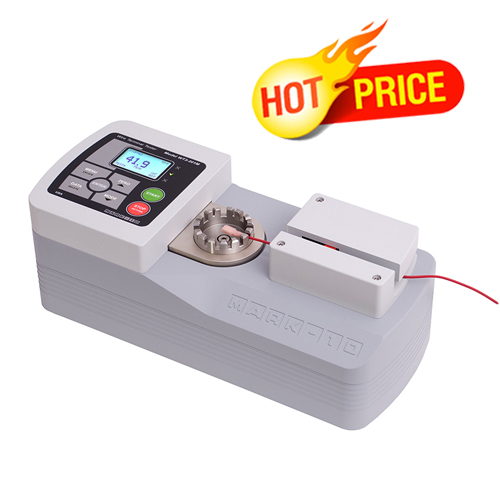

Model WT3-201M

Wire Crimp Pull Tester

Máy thử kéo uốn dây có động cơ WT3-201M được thiết kế để đo lực kéo lên đến 200 lbF [1 kN] đối với các đầu dây và ống. Máy kiểm tra tuân thủ nhiều UL, ISO, ASTM, SAE, MIL và các yêu cầu khác để kiểm tra phá hủy. Cũng có thể kiểm tra không phá hủy, chẳng hạn như kéo đến tải hoặc duy trì tải trong một khoảng thời gian xác định, theo các yêu cầu của UL 486A / B. Các giới hạn đạt / không đạt có thể lập trình với các chỉ báo màu đỏ và xanh lá cây và cảnh báo bằng âm thanh giúp xác định các mẫu không phù hợp.

Máy kiểm tra có thể đáp ứng hầu hết các loại cách điện và kích thước dây lên đến AWG 3 (0,25 in [6,3 mm] OD). Các mẫu có thể được gửi đến Mark-10 để đánh giá trước khi mua. Tự động khởi động tự động bắt đầu thử nghiệm khi mẫu dây đã được tải. Khi mẫu bị vỡ, người thử nghiệm có thể tự động đảo ngược, xuất ra lực đỉnh, lưu trữ lực đỉnh và hiển thị bằng 0 một cách tự động, do đó tăng thông lượng thử nghiệm. Hiệu quả thử nghiệm cao hơn đạt được thông qua chức năng Hồ sơ có sẵn, qua đó nhiều thiết lập thử nghiệm có thể được lưu và gọi lại theo yêu cầu.

Tính toán thống kê và lưu trữ dữ liệu trên bo mạch được cung cấp lên đến 2.000 lần đọc, với dấu ngày và giờ có sẵn cho mỗi điểm dữ liệu đã lưu. Dữ liệu có thể được chuyển đến PC hoặc bộ thu thập dữ liệu khác qua USB, RS-232, Mitutoyo (Digimatic) hoặc đầu ra tương tự.

WT3-201M bao gồm phần mềm thu thập dữ liệu MESUR® Lite. MESUR® Lite lập bảng dữ liệu điểm liên tục hoặc đơn lẻ. Xuất một cú nhấp chuột sang Excel cho phép thao tác dữ liệu sâu hơn.

Đo giá trị lực đỉnh và thời gian thực

Tốc độ kiểm tra có thể lựa chọn, cách tiếp cận w / tốc độ cao và đảo ngược

Tự động khởi động khi chèn mẫu

Tự động đảo ngược khi ngắt mẫu hoặc tải

Đầu ra USB, RS-232, Mitutoyo (Digimatic) và analog

Tự động đảo ngược / đầu ra / lưu trữ dữ liệu / không khi ngắt mẫu giúp tự động hóa các quy trình thử nghiệm

Bộ nhớ dữ liệu 2.000 điểm với số liệu thống kê, đầu ra và dấu ngày giờ (dấu ngày và giờ là tùy chọn)

Bảo vệ bằng mật khẩu ngăn chặn các thay đổi trái phép

Chỉ báo đạt / không đạt, cảnh báo âm thanh và kết quả đầu ra

Lưu và gọi lại lên đến 500 cấu hình cho các yêu cầu thử nghiệm khác nhau (chức năng tùy chọn) Kéo đến tải được chỉ định hoặc duy trì tải trong một khoảng thời gian xác định, theo UL 486A / B (chức năng tùy chọn)



Dấu ngày / giờ cho tất cả dữ liệu đã lưu (chức năng tùy chọn)

Capacity x Resolution:

200 x 0.1 lbF | 3200 x 2 ozF | 100 x 0.05 kgF | 1,000 x 0.5 N | 1 x 0.0005 kN

Accuracy:

±0.2% of full scale

Wire gauge range:

AWG30 - AWG 3 [0.01 - 0.25 in (0.3 - 6.3 mm) dia.]

Sample length range:

Minimum 6.5 in [165 mm], excluding termination

Max. elongation:

1.7 in [43 mm]

Speed range:

Test speed: 0.4 - 12.0 in/min [10 - 300 mm/min]
Approach/reverse speed: 13.0 - 96.0 in/min [325 - 2,400 mm/min]

Speed setting accuracy:

±0.2%

Speed variation with load:

±0% [Stepper motor driven]

Power:

Universal input 80-240 VAC, 50/60 Hz

Sampling rate:

7,000 Hz

Outputs:

USB / RS-232: Configurable up to 115,200 baud.
Mitutoyo: Serial BCD suitable for all Mitutoyo SPC-compatible devices.
Analog: ±1 VDC at capacity, ±0.25% of full scale.
General purpose: Three open drain outputs, one input.
Set points: Three open drain lines.

Safe overload:

150% of full scale (display shows "OVER" at 110% and above)

Weight:

26.5 lb [12.0 kg]

Shipping weight:

33 lb [15.0 kg]

Environmental requirements:

40 - 100°F, max. 96% humidity, non-condensing

Warranty:

3 years (see individual statement for further details)

HS code:

Model no.

HS code:

WT3-201M
All optional functions

9024100000

CERT
15-1004
WT3004
WT3002
WT3003
AC1049
09-1163
09-1165

9024800000

ECCN:

EAR99

Country of origin:

USA



Ordering Information


Model

Description



WT3-201M

Wire terminal tester, 200 lbF, 110V*



Optional Functions

WF010

Save multiple profiles



WF011

Pull to load



WF012

Load holding



WF013

Date & time stamp



WFCOMP

Complete options package



Additional Items to Consider

CERT

Certificate of calibration with data



15-1004

MESUR®gauge software



WT3004-1

Carrying case for WT3-201M



WT3002

Ring terminal fixture for WT3-201M



WT3003

Machinable blank terminal fixture



AC1049

Calibration kit for WT3-201 / WT3-201M (weights not included)



09-1163

Cable, WT3-201M to RS-232



09-1165

Spare USB cable





100% US Origin

Mark-10 Vietnam

Model: WT3-201M
 (WT3-201ME)
 Motorized wire crimp pull tester
 200 lbF / 3200 ozF / 100 kgF / 1000 N / 1 kN
