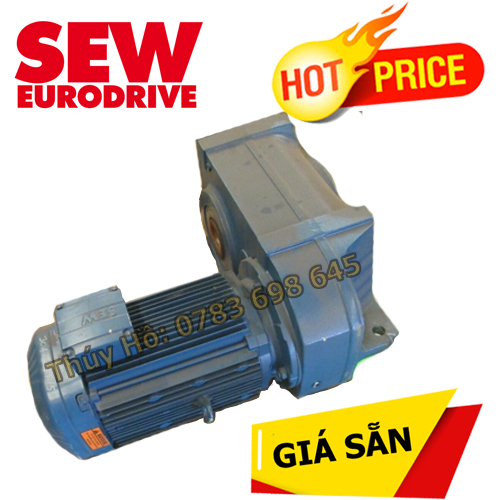

Sew Vietnam,Parallel shaft helical gearmotor FA87 Sew

F series parallel-shaft helical gear units

Bộ bánh răng xoắn trục song song F series

Các đơn vị bánh răng song song trục có thiết kế mỏng. Tuy nhiên, chúng cung cấp dải công suất từ ​​130 đến 20.000 Nm. Chúng tôi nghĩ rằng chúng luôn là một lựa chọn tốt khi không gian có hạn.

Bộ bánh răng xoắn trục song song dòng F: hoàn toàn phù hợp với không gian lắp đặt hạn chế.



Một trong những đơn vị bánh răng tốt nhất của chúng tôi cho không gian lắp đặt hạn chế. Một loạt các vị trí lắp đặt và các biến thể cho phép ứng dụng rộng rãi ngay cả trong các điều kiện lắp đặt khó khăn - mà không cần phải ảnh hưởng đến hiệu suất. Và những gì áp dụng cho nhiều đơn vị bánh răng của chúng tôi: tuổi thọ hoạt động lâu dài mà không cần bảo dưỡng và bánh răng không bị mài mòn với độ bền mỏi cao.

Với xếp hạng mô-men xoắn cao từ 130 Nm đến 20.000 Nm, bộ bánh răng xoắn trục song song của chúng tôi cung cấp hiệu suất tuyệt vời trong nhiều ứng dụng vận chuyển và xử lý.

Bạn có thể chọn từ các tùy chọn gắn chân, mặt bích hoặc trục. Đối với các nhiệm vụ định vị chính xác, các bộ bánh răng xoắn trục song song của chúng tôi có sẵn với giảm phản ứng dữ dội.

Chỉ một nửa giải pháp mà không có động cơ? Sau đó, sử dụng khái niệm mô-đun của chúng tôi và kết hợp các đơn vị bánh răng của dòng F với động cơ AC thành động cơ bánh răng trục song song F..DR .. hoặc với động cơ servo với động cơ servo trục song song F..CMP mà bạn lựa chọn . Hoặc chỉ cần chọn động cơ AC riêng biệt hoặc động cơ servo đáp ứng yêu cầu của bạn.

Đặc trưng

  • Thiết kế mỏng cho không gian lắp đặt hạn chế

  • Cũng có sẵn với giảm phản ứng dữ dội

  • Các biến thể có sẵn:

    • Gắn chân hoặc mặt bích

    • B5 hoặc B14 gắn mặt bích

    • Trục đặc hoặc trục rỗng

    • Trục rỗng với kết nối có khóa, đĩa co, trục rỗng có rãnh, hoặc TorqLOC ®

Sê-ri F / các kích thước 27/37/47/57/67/77/77/77/77/77

Tỷ số đơn vị bánh răng

tôi

3,77 - 281,71

Tỷ số giảm đơn vị bánh răng kép

tôi

87 - 31 434

Tối đa mô-men xoắn đầu ra

Nm

130 - 20 000 *

Phạm vi công suất động cơ (Gắn qua bộ chuyển đổi động cơ AM)

kW

0,12 - 200

  • Ứng dụng băng tải

  • Băng tải xích

  • Xử lý các ứng dụng

  • Máy ép

  • Máy đùn

  • Băng tải trục vít

  • Cần trục của giàn cần cẩu

























DIGITAL WEIGHING INDICATOR

MODEL

SPECIFICATION

SI 4000.bmp







4pcs Digital Input







0.7inch, VFD Display







RS-232C Installed

SI 4000





SI 4010.bmp







4pcs Digital Input







1.0inch, FND Display









RS-232C Installed



SI 4010





SI 4010.bmp







4pcs Digital Input







3pcs Relay Output









 - (Low/High/Empty)









1.0inch, FND Display



SI 4010R

RS-232C Installed



SI 4100.bmp







4pcs Digital Input, 6pcs Relay Output







0.7inch, VFD Display







RS-232C Installed









4Kinds Material Mixtuer



SI 4100





SI 4200.bmp







4pcs Digital Input, 6pcs Relay Output







0.7inch, VFD Display







3line Sub-Display







RS-232C Installed



SI 4200





SI 4300.bmp







4pcs Digital Input, 5pcs Relay Output









0.7inch, VFD Display









3line Sub-Display









RS-232C Installed



SI 4300





SI 4400.bmp







4pcs Digital Input, 6pcs Relay Output







0.7inch, VFD Display







3line Sub-Display







RS-232C Installed



SI 4400





SI 4410.bmp







4pcs Digital Input, 6pcs Relay Output









0.7inch, VFD Display









3line Sub-Display









RS-232C Installed



SI 4410

Loss in Weighting



SI 4500.bmp







4pcs Digital Input, 6pcs Relay Output









0.7inch, VFD Display









3line Sub-Display









RS-232C Installed



SI 4500

16Kinds Material Mixtuer











전면 이미지.jpg







3inch FND Display









RS-232C Installed









Wire or Wireless Key PAD









A/D : Max.60times/sec

SI 4630

Wall-Mount Type









2pcs Digital Input









0.6 inch FND Display









RS-422/485 Installed







A/D : Max.60times/sec

SI 480E











4pcs Digital Input, 4pcs Relay Output









0.6 inch FND Display









RS-422/485 Installed









A/D : Max.60times/sec



SI 580E

4Kinds Material Mixtuer









SI200수정







Micro Din Size







RS323C & 485 Selectable







DC 12V Power







A/D : Max.60times/sec

    SI200











External Type Indicator









RS323C & Current Loop









AC VOLTAGE FREE









A/D : Max.60times/sec

    SI300











<Load Cell Transmitter>









Voltage output: 0 - 10V









mA output: 4 - 20mA









DC 24V Power



ST series











<Unattended Truck Scale Controller>









Available Multiport P.C Network







Available connect with PLC







RS323C & 422 Serial Interface









Available monitoring on P.C







Included ATS2010 P.C software CD



SA600FM

























DIGITAL WEIGHING INDICATOR OPTION CARDS

MODEL

SPECIFICATION

OP-01

PARALLE PRINTER INTERFACE

OP-02

ANALOGUE OUT(0~10V)



OP-03

ANALOGUE OUT(4~20mA)

OP-04

SERIAL INTERFACE (RS232/422/485)

OP-05

BCD INPUT





OP-06

BCD OUTPUT





OP-07

ETHERNET















◈ All Indicator models have RS-232 Serial Interface, as a standard.

◈ If you Install additional Serial Interface, you can use two different Serial Interfaces application through

    each serial port

















LOAD CELL

MODEL

SPECIFICATION

AB120 (5패이지-2).JPG







Capacity Range







1,2,3,5,10,15,20,30kgf

















Construction







Aluminum

AB120 Model





AB130 (5페이지).JPG







Capacity Range







30,60,100,150,300kgf

















Construction







Aluminum

AB130 Model





AB140 (5페이지).JPG







Capacity Range







500kgf / 1tf

















Construction







Aluminum

AB140 Model











Capacity Range

SB210 (6페이지-2).JPG







150, 300, 500kgf / 1tf, 2tf, 3tf







5tf









10tf



















Construction







Nickel Plated Steel

SB210 Model











Capacity Range

SB210 (6페이지-2).JPG







150, 300, 500kgf / 1tf, 2tf, 3tf







5tf









10tf



















Construction







Stainless Steel

LB210 Model











Capacity Range

SS300 (7페이지-1).JPG







50,100,200,300,500kgf / 1tf,2tf







3tf









5tf









10tf









Construction







Nickel Plated Steel

SS300 Model















MODEL

SPECIFICATION







Capacity Range

SS300 (7페이지-1).JPG







50,100,200,500kgf / 1tf, 2tf







3tf









5tf









10tf









Construction







Stainless Steel

LS300 Model





MODEL

SPECIFICATION







Capacity Range







1,2,3tf









5tf









10tf









20tf, 30tf







50tf









100tf









200tf









Construction

SL410 Model

Paint Finished Steel







Capacity Range

SL400 (8페이지-2).JPG







1,2,3tf









5tf









10tf









20tf, 30tf







50tf









Construction

LL410 Model

Stainless Steel







Capacity Range







200,300,500kgf / 1tf







2, 3, 5tf









10tf









20tf, 30tf







Construction

SC520 Model

Paint Finished Steel







Capacity Range







20tf









30tf









50tf









100tf









200tf









Construction

SC530 Model

Paint Finished Steel





















MODEL

SPECIFICATION







Capacity Range

SM600 (10페이지-1).JPG







50,100,200,500kgf / 1tf,2tf







5tf









10tf









20tf









Construction

SM600 Model

Nickel Plated Steel







Capacity Range

SM601 (11페이지-4).JPG







10,30,50,100kgf







 1tf,2tf









Construction







Nickel Plated Steel

SM601 Model





SM602 (11페이지-3).JPG







Capacity Range







1,5,10kgf







30, 50, 100kgf









Construction







Nickel Plated Steel

SM602 Model





SM603 (12페이지-2).JPG







Capacity Range







1,5,10,20,30,50,100,200,500kgf







 1tf,2tf









10tf,15tf,25tf







Construction







Nickel Plated Steel

SM603 Model





ST800 (13페이지-2).JPG







Capacity Range







30tf,40tf



















Construction







Nickel Plated Steel

ST800 Model





SB900-10t (14페이지-2).JPG







Capacity Range







10tf









15tf









Construction

SB900 Model

Nickel Plated Steel





















MODEL

SPECIFICATION





SB900-25t (14페이지-1).JPG







Capacity Range







25tf



















Construction

SB900 Model

Paint Finished Steel

SB910 (15페이지).JPG







Capacity Range







10tf







25tf







Construction

SB910 Model

Paint Finished Steel








Capacity Range







25tf



















Construction

SB920 Model

Paint Finished Steel

SBW (16페이지-2).JPG







Capacity Range







20tf,25tf,30tf

















Construction

SBW Model

Stainless Steel



















































External Display

MODEL

PRICE

MODEL













































SE 6125

SE 6145













































SE 6135

SE 6165











SUMMING BOX - JUNCTION BOX

MODEL

PRICE











SUB-4P





SUB-6P





SUB-8P





Industrial Mini Printer

MODEL

Feartures

SE 7200D.jpg







Printing Method : Dot type, Net : 500g







No. of Column : 24/ 30 /40 column







Letter Size : 8× 14mm / 6×12mm Desk Type







Printing Speed : 1.6line / sec







Communication : RS-232C Serial / Centronics Paralle(Printer Interface)

SE 7200 S/D

Power : DC12V, 1.5A

MODEL

Feartures

SE 7300 D.jpg







Printing Method : Dot type, Net : 500g







No. of Column : 24/ 30 /40 column







Letter Size : 8× 14mm / 6×12mm Desk Type







Printing Speed : 1.6line / sec







Communication : RS-232C Serial / Centronics Paralle(Printer Interface)

SE7300 S/D

Power : DC12V, 1.5A





100% EU
 Origin

Sew

KA67BDRN100LM4BE5/XH1A
 Bevel-helical gear units K + AC motors DRN.. (IE3)
 Replacement for KA67B DRS90L4BE5/XH1A (aus Seriennummer
 40.1775911502.0003.12)
 – new generation. You have to check all technical specifications and dimensions!
 Product data
 Rated motor speed 50/60Hz [1/min]: 1456 / 1762
 Output speed 50/60Hz [1/min]: 64 / 78
 Overall gear ratio: 22,66
 Output torque 50/60Hz [Nm]: 325 / 270
 Service factor SEW-FB 50/60Hz: 2,4 / 2,9
 Mounting position: M1A
 Base / top coat: 7031 Blue gray (51370310)
 Position of connector/terminal box [°]: 0
 Cable entry/connector position: X
 Hollow shaft [mm]: 40
 Permitted output overhung load with n=1400 [N]: 6420
 Lubricant quantity 1st gear unit [Liter]: 1,1
 Motor power [kW]: 2,2
 Duration factor: S1-100%
 Efficiency class: IE3
 Efficiency (50/75/100% Pn) [%]: 86,37 / 87,27 / 86,7
 CE mark: Yes
 Motor voltage 50Hz [V]: 220-230D/380-400Y
 Rated current 50Hz [A]: 8,4 / 4,85
 Motor voltage 60Hz [V]: 254-266D/440-460Y
 Rated current 60Hz [A]: 7,4 / 4,3
 Wiring diagram: R13
 Frequency [Hz]: 50 / 60
 Cos Phi 50/60Hz: 0,76 / 0,73
 Thermal class: 155(F)
 Motor protection type: IP65
 Design requirement: Europe (CE)
 Motor mass moment of inertia [10⁻⁴ kgm²]: 97,00
 Braking torque [Nm]: 40
 Brake voltage [V]: 230
 Brake control: BGE1.5
 Additional feature
 Multi-range voltage 50/60Hz
 Thermal class 155(F)
 Brake BE5 single brake (standard brake) (230 V, 40 Nm)
 Lubricant: CLP HC-460-NSF-H1 (-15 / +40 °C): 1,1 Liter
 Degree of protection IP 65
 Brake control BGE - with electronic switching
 Encoder mounting device XH1A- Encoder mounting device
