Đại lý Seroun Electronics Vietnam,Thyristor regulator STR-3-38-50 Seroun Electronics ,STR-3-38-50 Seroun Electronics ,Seroun Electronics Vietnam,Thyristor regulator STR-3-38-50 ,STR-3-38-50,Thyristor regulator,Ser no.: STR-1205-3P-B107,380VAC, 50A, 50Hz

Seroun Electronics Vietnam,Thyristor regulator STR-3-38-50 Seroun Electronics

STR-UNIT Operating Manual Seroun Thyristor Regulator

CV-type(Constant Voltage) type(Constant Voltage) type(Constant Voltage) CC- CC-type(Constant Current) type(Constant Current) type(Constant Current) CP- CP-type(Constant Power)



STR (Seroun Thyristor Regulator)



[1. Giới thiệu

Bộ điều chỉnh tuyến giáp SEROUN (STR-Unit) được thiết kế và lắp ráp theo các tiêu chuẩn và công nghệ cao nhất trong ngành cho ứng dụng tải một pha và ba pha. Vì Thiết bị STR có tính năng nhỏ gọn và nhẹ nên có thể lắp mật độ cao trong bảng điều khiển thiết bị đo đạc. Hai mẫu STR-Unit, dựa trên hệ thống điều khiển pha, có sẵn. Một là Loại Chung là mô hình điều khiển điện áp thông thường, loại còn lại là Loại Mới có phân đoạn hiển thị trên Thiết bị, khách hàng có thể chọn các chế độ hoạt động khác nhau, chẳng hạn như điện áp không đổi (loại CV), dòng điện không đổi (Loại CC) và công suất không đổi (loại CP) và Giao cắt không (Loại ZC), và chế độ tín hiệu điều khiển giữa DC4-20mA, DCO-5V và DCO-10V, và chế độ tần số từ 60Hz đến 50Hz,

[2] Ứng dụng



- Lò RF

- Lò hydro hóa

- Lò hầm

- Lò nấu chảy

- Lò thiêu kết

- Lò ủ

- Lò khử hydro

- Lò thấm nitơ ion

- Lò nung nóng chảy polyme

- Lò chân không

- Lò chất lỏng

- Máy sấy tranh

- Máy sấy khí nóng

- Lò nung

- Máy sưởi ngâm muối

- Lò hồng ngoại

- Máy đun nước







[3] Chế độ & Nhận dạng







[4] Bản vẽ phác thảo và kích thước

1. Loại chung

1-A. Đơn vị ba pha

Kích thước (mm)

Hiện tại (A)

H

H1

H2

W

W1

D

25 ~ 40

350

320

290

200

120

175

50 ~ 70

380

350

320

200

120

220

90 ~ 110

410

380

350

220

140

230

130 ~ 150

480

450

420

255

200

235

200 ~ 250

510

480

450

272

200

255

300 ~ 450

560

530

500

307

225

285

500 ~ 600

660

630

600

318

225

300

700 초과

Đặc điểm kỹ thuật của khách hàng

Đặc điểm kỹ thuật có thể thay đổi mà không cần thông báo trước



Operating instruction 4-1. Before starting the Unit. Before starting the Unit. Before starting the Unit. 4-1-1. Check if there is any incorrect connection or damage in the heater and tighten bolts/nuts loosened inside the Unit. 4-1-2. Check if there is any insufficient or damaged isolation between phases inside the Unit and in the heater. 4-1-3. Check if there is any insufficient or damaged isolation between the input, or output and case of the Unit. 4-1-4. Check if the power input and output of the Unit are properly connected and tightened.

1-B. Đơn vị một pha

Kích thước (mm)

Hiện tại (A)

H

W

W1

D

Trường hợp
AL

25 ~ 35

160

126

106

100

40 ~ 50

205

126

106

100

Vỏ thép

60 ~ 70

290

145

120

150

90 ~ 150

345

200

140

220

200 ~ 250

450

210

150

235

300 ~ 450

480

255

190

255

500 ~

Về đặc điểm kỹ thuật của khách hàng



1. Loại mới

2-A. Đơn vị ba pha

Công suất mm

H

W

D

W1

H1

비고

25A

85

120

165

110

45

Vỏ nhựa -C loại bao gồm tản nhiệt

35A, 40A, 50A, 60A, 70A, 90A

320

130

230

90

280

Loại vỏ thép

110A, 130A, 150A

370

150

230

105

330

200A, 250A

510

272

260

200

480

300A, 350A, 400A, 450A

560

307

285

225

530

500A ~

Đặc điểm kỹ thuật của khách hàng







2-B. Đơn vị giai đoạn hát

Công suất (A) mm

H

W

D

W1

H1

비고

25A, 30A, 40A, 50A

85

120

65

110

45

Vỏ nhựa -C loại bao gồm tản nhiệt

60A, 70A, 90A, 110A, 130A, 150A, 200A

320

130

230

90

280

Loại vỏ thép

250A, 300A, 350A, 400A, 450A

370

150

230

105

330

500A ~

Đặc điểm của khách hàng







100% Korea Origin

Seroun Electronics Vietnam

Main board (PCB board)
Spare part for Thyristor regulator
(Model: STR-3-38-110
Ser no.: STR-2005-3P-B081
380VAC, 110A, 50Hz)

100% Korea Origin

Seroun Electronics Vietnam

Main board (PCB board)
Spare part for Thyristor regulator
(Model: STR-3-38-110
Ser no.: STR-2005-3P-B081
380VAC, 110A, 50Hz)



100% Korea Origin

Seroun Electronics Vietnam

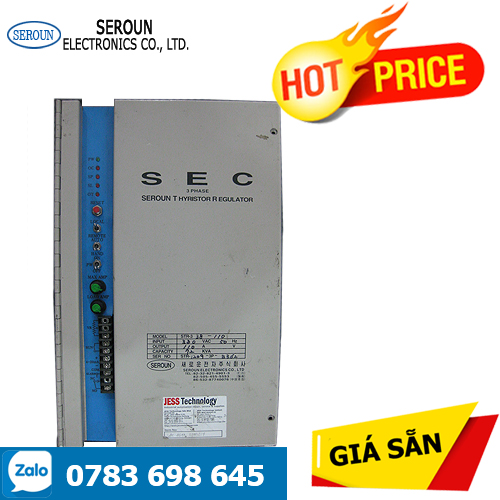

Model: STR-3-38-50
Thyristor regulator
Ser no.: STR-1205-3P-B107
380VAC, 50A, 50Hz



100% Korea Origin

Seroun Electronics Vietnam

Model: STR-3-38-130
Thyristor regulator
380VAC, 130A, 50Hz, capacity: 85 kva
