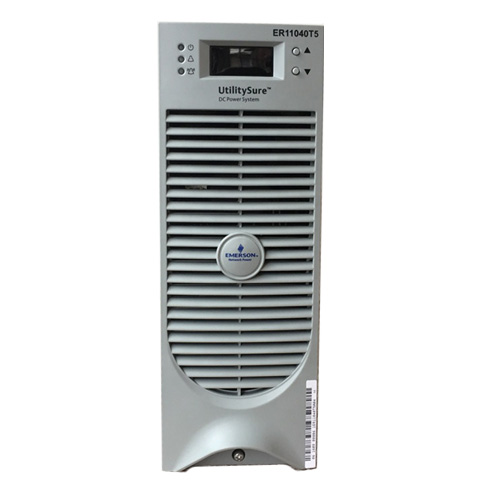

Emerson/Vertiv Vietnam,Mô-đun chỉnh lưu ER11040/T Emerson/Vertiv

Bộ chỉnh lưu Emerson bao gồm hai phần: 3 pha thụ động PFC và mạch chuyển đổi DC / DC. Bên cạnh đó là bộ nguồn phụ và mạch bảo vệ phát hiện I / O. Nguyên lý hoạt động của bộ chỉnh lưu được trình bày trên hình ER22020 / T

Mạch PFC thụ động 3 pha ở mặt trước bao gồm EMI đầu vào và PFC thụ động, được sử dụng để chỉnh lưu và lọc đầu vào AC, và hiệu chỉnh dòng điện đầu vào, để đảm bảo rằng hệ số công suất của mạch đầu vào là lớn hơn 0,94, đáp ứng các tiêu chuẩn EMI và EMC liên quan trong GB / T 17794.2.2-2003, cũng như tiêu chuẩn hài 3 pha trong DL / T781-2001.
2) Mạch chuyển đổi DC / DC ở phía sau sử dụng bộ tạo PWM để điều khiển điện áp DC đầu ra PFC và điện áp DC đầu ra thông qua biến đổi, chỉnh lưu và lọc tần số cao. Nó được sử dụng để chuyển đổi điện áp chỉnh lưu từ đầu phía trước thành đầu ra điện áp DC ổn định theo yêu cầu của hệ thống điện.
3) Nguồn điện phụ nằm giữa PFC thụ động đầu vào và bộ chuyển đổi DC / DC. Nó sử dụng đầu ra DC từ PFC thụ động 3 pha và cấp nguồn cho các mạch điều khiển.
4) Mạch phát hiện đầu vào có thể phát hiện đầu vào quá / thấp áp và lỗi pha, trong khi mạch phát hiện DC / DC có thể phát hiện điện áp / dòng điện đầu ra và nhiệt độ tản nhiệt. Tất cả các tín hiệu này được sử dụng để điều khiển và bảo vệ chuyển đổi DC / DC.

100% USA
 Origin

Emerson/Vertiv
 Vietnam

Model: ER11040/T
 Rectifier Module
