Baumuller Reparaturwerk Vietnam,Động cơ DS2-132MO54W-25-5-AOB-2-MRN-KAN-BO-O-999 Baumuller Reparaturwerk

Nguyên lý hoạt động của động cơ đồng bộ dòng điện ba pha

Đây là động cơ đồng bộ được kích thích vĩnh viễn, khi các nam châm dán vào rôto tạo ra từ trường vĩnh cửu (cực bắc và cực nam).

Nếu đặt dòng điện vào các cuộn dây U, V và W trong giá đỡ (còn gọi là vỏ), thì dòng điện này sẽ tạo ra từ trường xung quanh các cuộn dây. Từ trường này và từ trường vĩnh cửu trên rôto gây ra lực hút ngay lập tức giữa các cực Bắc và Nam và một lực đẩy tương tự như các cực. Điều này lần lượt gây ra chuyển động quay của động cơ.

Kết quả của cấu trúc động cơ này, tần số trường quay của vỏ và rôto luôn giữ nguyên. Do đó, đây được gọi là tần số trường quay đồng bộ và do đó động cơ được gọi là động cơ đồng bộ. Ngược lại, tần số của vỏ và rôto của động cơ không đồng bộ không bao giờ được trùng nhau. Do đó, đây được gọi là tần số trường quay không đồng bộ và động cơ do đó được gọi là động cơ không đồng bộ.

oạt ảnh của một động cơ đồng bộ

Drehung Drehstrom-SynchronmotorHình ảnh động cho thấy một hệ thống cuộn dây 3 pha. Để rõ ràng hơn, bản phác thảo cho thấy một nam châm vĩnh cửu đơn giản thay vì một cánh quạt. Ngay khi dòng điện chạy vào các cuộn dây, một từ trường quay được tạo ra trong vỏ động cơ như mô tả ở trên. Dòng chảy này cũng chạy qua các nam châm vĩnh cửu của rôto, do đó gây ra một mô-men xoắn. Rôto thực hiện chuyển động quay và tuân theo chuyển động quay của từ trường.

Mômen xoắn lớn nhất khi các cực từ của rôto tạo thành một góc vuông với từ trường của vỏ. Vị trí của rôto được phát hiện và truyền tới cơ cấu chấp hành. Điều này là cần thiết để định hình dòng điện với một góc tối ưu 90 độ vào các cuộn dây của vỏ. Điều này cũng cho phép thay đổi cường độ của mô-men xoắn.

Bộ phân giải hoặc bộ mã hóa quay được sử dụng để phát hiện vị trí và đồng thời đóng vai trò như một giá trị thực tế cho bộ điều khiển vị trí.

Đối với các ứng dụng có yêu cầu về hiệu suất năng lượng tối đa

DS2 tăng tốcVới chiều cao trục từ 100 đến 200 mm, Baumüller cung cấp động cơ đồng bộ với nhiều phương pháp làm mát. Động cơ servo lý tưởng cho tất cả các ứng dụng có yêu cầu tối đa về hiệu quả năng lượng, ví dụ như trong:

Ổ đĩa chính đồng bộ hiệu suất cao

DS2 với nước làm mátNhờ vào khái niệm làm mát bằng nước sáng tạo với khả năng truyền nhiệt được cải thiện, Baumüller đã có thể cải thiện công suất định mức của động cơ DS2Với dòng DS2, Baumüller cung cấp động cơ đồng bộ lên đến 300 kW. Nhờ vào khái niệm làm mát bằng nước sáng tạo với khả năng truyền nhiệt được cải thiện, Baumüller đã có thể cải thiện công suất định mức của động cơ DS2. Do đó, các nhà sản xuất nhựa và máy tạo hình nói riêng thu lợi nhuận từ cơ hội cắt giảm không gian lắp đặt thêm. Một lợi thế bổ sung của làm mát bằng nước là giảm tiếng ồn bởi áo nước, điều này làm cho các biện pháp giảm tiếng ồn trở nên không cần thiết.

Động cơ servo Baumüller DS2 đã được tối ưu hóa hơn nữa cho các ứng dụng nhựa và cao su cũng như cho các máy in, tạo hình và dệt thông qua việc tăng tốc độ và cải tiến hiệu suất

Nếu chất lượng nước tại chỗ không đủ cho mục đích làm mát, Baumüller cung cấp động cơ có hệ thống làm mát không khí bổ sung. Với phiên bản này, đáp ứng yêu cầu của thị trường Châu Á nói riêng, động cơ đồng bộ Baumüller có cấp độ bảo vệ lên đến IP54, giống như thiết kế làm mát bằng nước.

ds2 spritzgussĐộng cơ servo Baumüller DS2 đã được tối ưu hóa hơn nữa cho các ứng dụng nhựa và cao su cũng như cho các máy in, tạo hình và dệt thông qua việc tăng tốc độ và cải tiến hiệu suấtNgoài khái niệm làm mát, Baumüller cung cấp tốc độ danh nghĩa lên đến 3.000 vòng / phút. Liên quan đến việc sử dụng động cơ DS2 trong máy bơm servo, nhà sản xuất Nuremberg do đó đã mở đường cho những phát triển mới của máy bơm bánh răng bên trong với tốc độ tăng lên. Việc sử dụng kết hợp động cơ / máy bơm với tốc độ quay cao hơn giúp giảm kích thước của cả máy bơm và động cơ. Điều này cho phép tăng cả hiệu quả kinh tế và do quán tính của hệ thống thấp hơn, năng suất của máy.

Nhờ những đổi mới trong khái niệm làm mát và tăng tốc độ, thế hệ động cơ đồng bộ ba pha DS2 của Baumüller cung cấp một động cơ đồng bộ năng động, mạnh mẽ với công suất lên đến 300 kW, mang lại cho người sử dụng năng suất cao, tiết kiệm chi phí và do đó có tính cạnh tranh lớn. thuận lợi.

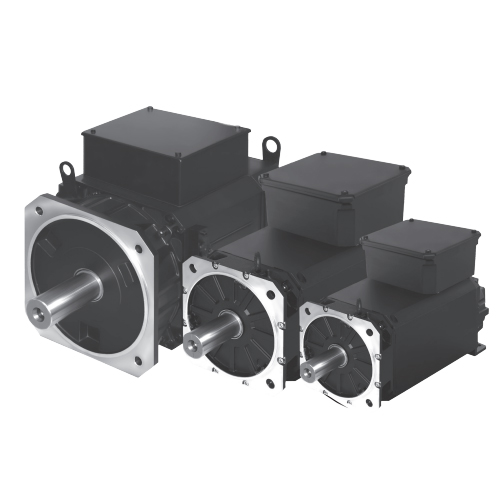

Động cơ đồng bộ dòng điện ba pha dòng DS2

Động cơ đồng bộ ba pha dòng DS2 được thiết kế với mật độ công suất rất cao, mức hiệu suất rất cao và động lực học cao, do đó lý tưởng cho các ứng dụng đòi hỏi khắt khe nhất trong kỹ thuật cơ khí. Động cơ hiện có các kích cỡ 100, 132, 160 và 200. Động cơ mạnh mẽ và nhỏ gọn cũng không cần bảo trì, đây là một điểm cộng khác cho hoạt động kinh tế.


Lợi thế của bạn:

  • Dải công suất lớn

  • Tốc độ danh nghĩa lên đến 3.000 vòng / phút tùy thuộc vào kích thước

  • Mô-men xoắn cực đại cao để cải thiện khả năng tăng tốc

  • Thời gian chu kỳ ngắn hơn để tăng năng suất

  • Loại bỏ các khớp nối hoặc giá đỡ máy bơm nhờ trục có răng bên trong

  • Tiết kiệm không gian và chi phí nhờ cấu trúc nhỏ gọn

  • Mật độ năng lượng rất cao

  • Động cơ đồng bộ dòng điện ba pha siêu năng động, mạnh mẽ và nhỏ gọn DS2

  • Phát ra tiếng ồn thấp

  • Độ chính xác mô-men xoắn cao

  • Không hao mòn và không cần bảo trì

  • Đặc tính tăng tốc tốt

  • Đặc tính đồng tâm rất tốt

  • Khả năng thay đổi cao nhờ nguyên tắc mô-đun

  • Tiết kiệm năng lượng do hiệu quả cao

  • Động cơ đồng bộ kích thích vĩnh viễn

  • Thông gió IP23, IP54

  • Làm mát bằng nước IP54

  • Bộ mã hóa: Bộ phân giải, bộ mã hóa SinCos

  • Tùy chọn có phanh

Dữ liệu kỹ thuật DS2

hệ mét / hệ Anh



P N [kW]

n N [phút -1 ]

J [kgm²]

M 0 [Nm]

M 0 cực đại [Nm]



DS2-100

5,3 - 47

1000 - 3000

0,01 - 0,02

48 - 165

120 - 340

DS2 + -100

23 - 66

4000 - 4500

0,01 - 0,02

61 - 165

130 - 325

DS2-132

14 - 105

1000 - 3000

0,045 - 0,08

130 - 375

305 - 710

DS2 + -132

56 - 123

4000 - 4500

0,045 - 0,08

180 - 365

340 - 680

DS2-160

30 - 155

1000 - 3000

0,15 - 0,25

320 - 695

690 - 1210

DS2-200

39 - 295

500 - 2700

0,44 - 0,79

570 - 1340

11g30 -



100% Germany Origin

Baumuller Reparaturwerk Vietnam

as serial-no. 22119229
 Item no: 538840
 Motor DS2-132MO54W-25-5-AOB-2-MRN-KAN-BO-O-999, Capacity : 55kW
 Producer no.: 00484412
 OFFER BASED ON THE ORIGINAL MOTOR

100% Germany Origin

Baumuller Reparaturwerk Vietnam

as serial-no. as serial-no. 21845534
 Item no: 538842
 Motor DSC1-056SO64U-30-54-OO9-BPO-K-AN-O-WW2, Capacity: 2.5kW
 Producer no.: 00468696
 OFFER BASED ON THE ORIGINAL MOTOR
