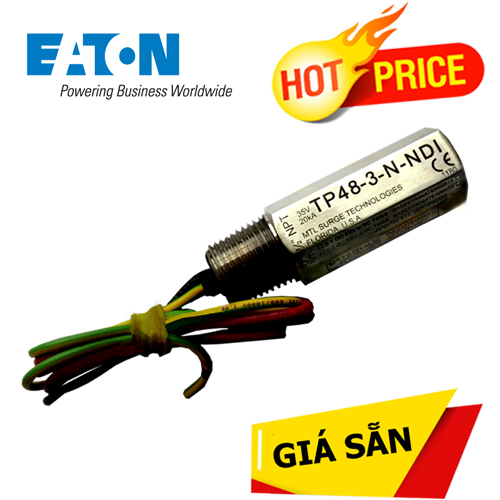

MTL Vietnam,MTLTP48 range of surge protection TP48-3-N-NDI MTL

Technical data MTL surge protection

MTL TP48 range Safeguards electronic process transmitters against induced surges and transients from field cabling

Bảo vệ máy phát 2, 3 và 4 dây

• Gắn trực tiếp và dễ dàng - vít vào

mục nhập ống dẫn dự phòng

• Nội bộ an toàn và chống cháy để

Tiêu chuẩn CENELEC

• Kết nối song song tránh giới thiệu

bất kỳ kháng cự thành vòng lặp

• ATEX đã được phê duyệt

• Bảo hành sản phẩm 10 năm

Dải thiết bị chống sét lan truyền TP48 cung cấp một mức duy nhất

bảo vệ cho các máy phát gắn trường 2, 3 và 4 dây ở xa

vượt quá các phương tiện bảo vệ tạm thời tùy chọn có sẵn từ

các nhà sản xuất máy phát - mà không liên quan đến bất kỳ hệ thống dây điện bổ sung nào,

sửa đổi ống dẫn hoặc các tính năng bổ sung đắt tiền khác.

Mạng lưới bảo vệ phạm vi TP48 bao gồm các thiết bị điện tử rắn, công suất cao và một ống phóng điện chứa đầy khí có khả năng chuyển hướng

Xung 20kA. Toàn bộ đơn vị được bọc trong thép không gỉ 316

nhà ở, có ren cho các đầu vào ống dẫn chung được sử dụng trong quá trình

máy phát. Các phiên bản có sẵn cho 1/2 ”NPT, 20mm ISO và

Các mục ren G1 / 2 ”(BSP 1/2 inch).

SỰ CHỈ RÕ

Dòng điện tăng tối đa

Dòng điện cực đại 20kA (8 / 20µs

dạng sóng)

Rò rỉ hiện tại

Nhỏ hơn 10µA ở cực đại. đang làm việc

Vôn

Điện áp làm việc

Tối đa 35V dc

Băng thông

1MHz

Chống lại

Không có kháng cự được đưa vào vòng lặp

Giới hạn nhiệt độ môi trường xung quanh

-40 ° C đến + 85 ° C

(-40 ° F đến + 185 ° F) (hoạt động)

-40 ° C đến + 85 ° C

(-40 ° F đến + 185 ° F) (lưu trữ)

Độ ẩm

5% đến 95% RH (không ngưng tụ)

Kết nối điện

TP48

 3 dây dẫn bay (dòng 1, dòng 2 và trái đất)

TP48 3 dây

 4 dây dẫn bay (+ ve, -ve, tín hiệu &

Trái đất)

TP48 4 dây

 5 dây dẫn bay (+ ve, -ve, signal + ve,

 tín hiệu -ve, trái đất)

Kích thước dây: 32 / 0.2 (1.0mm2, 18 AWG)

Chiều dài chì: 250mm (tối thiểu)

Vỏ bọc

Thép không gỉ 316 thích hợp cho khắc nghiệt

môi trường

Chủ đề

TP48-3-N & TP48-4-N - 1/2 ”NPT

TP48-3-I & TP48-4-1 - 20mm ISO)

(M20 x 1,5)

TP48-3-G & TP48-4-G - G 1/2 ”(BSP

1/2 ”)

Trọng lượng

175g. (6,2 oz.)

Kích thước

Xem hình 1

Tuân thủ EMC

Đối với các tiêu chuẩn miễn dịch chung

BS EN 61326-1: 2013 cho công nghiệp

môi trường

Khu vực nguy hiểm

Ex ia IIC T4, Ceq = O, Leq = 0; đơn vị

có thể được kết nối mà không cần xa hơn

chứng nhận về bản chất an toàn

mạch hở có điện áp <60V

và công suất đầu vào <1.2W.

Ví dụ d IIC T4; đơn vị là bộ máy

được phê duyệt theo tiêu chuẩn chống cháy (chống nổ) và có thể được trang bị

thành một nhà ở được phê duyệt tương tự.

An toàn điện

Theo BS EN 61643-21: 2001 để tăng đột biến

thiết bị bảo vệ
