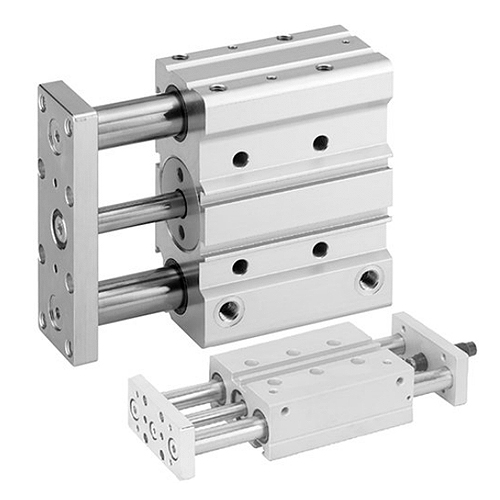

Emerson/Aventics Vietnam,Guide cylinder 0822063000 Emerson/Aventics

Xi lanh dẫn hướng, Dòng GPC-BV
- Ø 10-100 mm
- tác động kép
- Vòng bi trượt
- Đệm đàn hồi
- với piston từ tính

Áp suất làm việc tối thiểu / tối đa. Xem bảng dưới đây
Nhiệt độ môi trường tối thiểu / tối đa. -10 ... 70 ° C
Khí nén trung bình
Tối đa kích thước hạt 50 µm
Hàm lượng dầu của khí nén 0 ... 5 mg / m³
Áp suất để xác định lực piston 6,3 bar
Cân nặng Xem bảng bên dưới

Thông số kỹ thuật
Piston Ø 10 mm 12 mm 16 mm 20 mm 25 mm 32 mm 40 mm
Nét 10 R402000294 0822060000 0822061000 0822062000 0822063000 - -
20 R402000296 0822060001 0822061001 0822062001 0822063001 - -
25 R402000297 0822060007 0822061007 0822062007 0822063007 0822064000 0822065000
30 R402000298 0822060002 0822061002 0822062002 0822063002 - -
40 R402000300 0822060003 0822061003 0822062003 0822063003 - -
50 R402000302 0822060004 0822061004 0822062004 0822063004 0822064001 0822065001
75 R402000307 0822060005 0822061005 0822062005 0822063005 0822064002 0822065002
100 R402000312 0822060006 0822061006 0822062006 0822063006 0822064003 0822065003
125 - 0822060024 0822061024 0822062024 0822063024 0822064004 0822065004
150 - 0822060029 0822061029 0822062029 0822063029 - -
160 - - - - 0822063031 0822064005 0822065005
200 - - - - 0822063039 0822064006 0822065006

Thông số kỹ thuật
Piston Ø 10 mm 12 mm 16 mm 20 mm
Cổng M5 M5 M5 M5
Áp suất làm việc tối thiểu / tối đa. 2 ... 8 thanh 2 ... 8 thanh 2 ... 8 thanh 2 ... 8 thanh
Lực piston rút 42 N 53 N 95 N 148 N
Giải nén lực piston 49 N 71 N 127 N 198 N
Tốc độ tối đa. 0,5 m / s 0,5 m / s 0,5 m / s 0,5 m / s
Năng lượng tác động 0,04 J 0,1 J 0,11 J 0,15 J

Thông tin kĩ thuật

Điểm sương áp suất ít nhất phải là 15 ° C trong điều kiện nhiệt độ môi trường và nhiệt độ trung bình và không được vượt quá 3 ° C.
Hàm lượng dầu của khí nén phải không đổi trong suốt vòng đời.
Chỉ sử dụng các loại dầu đã được AVENTICS phê duyệt. Thông tin thêm có thể được tìm thấy trong tài liệu "Thông tin kỹ thuật" (có sẵn trong
MediaCentre).
Lưu ý: Chỉ các biến thể Ø10 mới phù hợp với dòng cảm biến ST4. Dòng cảm biến ST6 và SN3 có thể được sử dụng cho tất cả các biến thể Ø khác.

Thông số kỹ thuật
Piston Ø 10 mm 12 mm 16 mm 20 mm 25 mm 32 mm 40 mm
Nét 10 R402000314 0822060100 0822061100 0822062100 0822063100 - -
20 R402000316 0822060101 0822061101 0822062101 0822063101 - -
25 R402000317 0822060107 0822061107 0822062107 0822063107 0822064100 0822065100
30 R402000318 0822060102 0822061102 0822062102 0822063102 - -
40 R402000320 0822060103 0822061103 0822062103 0822063103 - -
50 R402000322 0822060104 0822061104 0822062104 0822063104 0822064101 0822065101
75 R402000327 0822060105 0822061105 0822062105 0822063105 0822064102 0822065102
100 R402000332 0822060106 0822061106 0822062106 0822063106 0822064103 0822065103
125 - 0822060124 0822061124 0822062124 0822063124 0822064104 0822065104
150 - 0822060129 0822061129 0822062129 0822063129 - -
160 - - - - 0822063131 0822064105 0822065105
200 - - - - 0822063139 0822064106 0822065106

Piston Ø 12 mm 16 mm 20 mm
Nét 25 0822060407 0822061407 0822062407
50 0822060404 0822061404 0822062404
75 0822060405 0822061405 0822062405
100 0822060406 0822061406 0822062406
125 0822060424 0822061424 0822062424
150 0822060429 0822061429 0822062429

Stroke 25 0822060507 0822061507 0822062507 50 0822060504 0822061504 0822062504 75 0822060505 0822061505 0822062505 100 0822060506 0822061506 0822062506 125 0822060524 0822061524 0822062524 150 0822060529 0822061529 0822062529

Stroke 35 R402000243 R402000249 50 R402000244 R402000250 75 R402000245 R402000251 100 R402000246 R402000252 125 R402000247 R402000253 150 R402000248 R402000254

Stroke 10 0822060600 0822061600 0822062600 20 0822060601 0822061601 0822062601 25 0822060607 0822061607 0822062607 30 0822060602 0822061602 0822062602 40 0822060603 0822061603 0822062603 50 0822060604 0822061604 0822062604 75 0822060605 0822061605 0822062605 100 0822060606 0822061606 0822062606

Stroke 10 0822060700 0822061700 0822062700 20 0822060701 0822061701 0822062701 25 0822060707 0822061707 0822062707 30 0822060702 0822061702 0822062702 40 0822060703 0822061703 0822062703 50 0822060704 0822061704 0822062704 75 0822060705 0822061705 0822062705 100 0822060706 0822061706 0822062706
